Исполнительная документация в строительстве.pdf

Общероссийский общественный фонд
«ЦЕНТР КАЧЕСТВА СТРОИТЕЛЬСТВА»
Санкт-Петербургское отделение

Исполнительная документация
в строительстве

Справочное пособие

Санкт-Петербург
2008

В настоящем справочном пособии приведен состав и порядок ведения исполнительной документации при осуществлении строительства, реконструкции, капитального ремонта объектов капитального строительства, формы и примеры оформления исполнительной документации.

Справочное пособие предназначено для застройщиков (заказчиков), лиц, осуществляющих строительство, органов Государственного строительного надзора и лиц, уполномоченных на проведение строительного контроля.

Авторы выражают благодарность специалистам Службы государственного строительного контроля и экспертизы Санкт-Петербурга (Дегтяреву Д.Ю., Соловьевой С.В., Шереметеву А.В.), за помощь в подготовке справочного пособия.

Содержание

























I. Состав и порядок ведения исполнительной документации

1. Общая часть

1.1. Состав и порядок ведения исполнительной документации при осуществлении строительства, реконструкции, капитального ремонта объектов капитального строительства определен Федеральной службой по экологическому, технологическому и атомному надзору (РД-11-02-2006).

1.2. Исполнительная документация представляет собой текстовые и графические материалы, отражающие фактическое исполнение проектных решений и фактическое положение объектов капитального строительства и их элементов в процессе строительства, реконструкции, капитального ремонта объектов капитального строительства по мере завершения определенных в проектной документации работ.

1.3. Исполнительная документация ведется лицом, осуществляющим строительство.

1.4. При выдаче разрешения на ввод объекта в эксплуатацию, исполнительная документация, оформленная в установленном порядке, является собственным доказательством лица, осуществляющего строительство, подтверждающим соответствие построенного, реконструированного, отремонтированного объекта капитального строительства требованиям технических регламентов (норм и правил) и проектной документации.

1.5. Формы актов освидетельствования скрытых работ, ответственных конструкций и участков сетей инженерно-технического обеспечения установлены Федеральной службой по экологическому, технологическому и атомному надзору (РД-11-02-2006).

1.6. Исполнительная документация подлежит хранению у застройщика или заказчика до проведения органом государственного строительного надзора итоговой проверки. На время проведения итоговой проверки исполнительная документация передается застройщиком или заказчиком в орган государственного строительного надзора. После выдачи органом государственного строительного надзора заключения о соответствии построенного, реконструированного, отремонтированного объекта капитального строительства требованиям технических регламентов (норм и правил), иных нормативных правовых актов и проектной документации исполнительная документация передается застройщику или заказчику на постоянное хранение.

1.7. После выдачи разрешения на ввод объекта в эксплуатацию, исполнительная документация передается застройщиком (заказчиком) собственнику объекта или управляющей компании по поручению собственника для использования в процессе эксплуатации объекта.

1.8. В случае непреднамеренной утраты исполнительной документации участниками строительства, по решению органа государственного строительного надзора разрешается проведение обследования объекта капитального строительства специализированной организацией для проверки соответствия выполненных работ, конструкций, участков сетей инженерно-технического обеспечения требованиям технических регламентов (норм и правил) и проектной документации. В случае наличия положительного заключения по результатам такого обследования, восстановление утраченной исполнительной документации не требуется.

_________________

В случае отсутствия технических регламентов проводится проверка соответствия выполняемых работ требованиям строительных норм и правил, правил безопасности, государственных стандартов, других нормативных правовых актов Российской Федерации и нормативных правовых актов федеральных органов исполнительной власти, подлежащих обязательному исполнению при строительстве, реконструкции, капитальном ремонте объектов капитального строительства (в дальнейшем - нормы и правила).

2. Термины и определения, используемые при оформлении исполнительной документации





3. Порядок ведения исполнительной документации

3.1. Исполнительная геодезическая документация

Исполнительная геодезическая документация составляется в соответствии с требованиями технических регламентов (норм и правил) и проектной документации в двух экземплярах: для застройщика (заказчика) и лица, осуществляющего строительство.

Исполнительная геодезическая документация представляет собой исполнительные геодезические схемы по элементам, конструкциям, частям зданий и сооружений, исполнительные чертежи и продольные профили участков сетей инженерно-технического обеспечения, исполнительные чертежи сетей инженерно-технического обеспечения внутри здания (сооружения). В качестве основы для исполнительных схем и исполнительных чертежей используются рабочие чертежи. При соответствии действительных размеров, отметок, сечений (диаметров), привязок и других геометрических параметров проектным (с установленными предельными отклонениями) на исполнительных чертежах делается запись: «отклонений от проекта по геометрическим параметрам нет».

В исполнительной геодезической документации должно быть указано наименование объекта капитального строительства его адрес, наименование застройщика (заказчика), наименование лица, осуществляющего строительство, наименование лица, осуществляющего подготовку проектной документации, наименование лица, осуществляющего подготовку исполнительной геодезической документации.

Исполнительная геодезическая документация подписывается представителем застройщика или заказчика (в случае осуществления, реконструкции, капитального ремонта объекта капитального строительства на основании договора), представителем лица, осуществляющего строительство, по вопросам строительного контроля, представителем лица, осуществляющего подготовку проектной документации (в случае его привлечения по инициативе застройщика или заказчика для проверки соответствия выполненных работ проектной документации), представителем лица, осуществляющего строительство, выполнившим подготовку исполнительной геодезической документации.

3.2. Акты освидетельствования скрытых работ

Акты освидетельствования скрытых работ, составляются в двух экземплярах: для застройщика (заказчика) и лица, осуществляющего строительство. В актах указывается наименование объекта капитального строительства, его адрес, наименование застройщика (заказчика), наименование лица, осуществляющего строительство, наименование лица, осуществляющего подготовку проектной документации, наименование лица, осуществляющего строительство, выполнившего работы, подлежащие освидетельствованию.

По результатам освидетельствования скрытых работ, в актах делаются записи об их соответствии требованиям технических регламентов (норм и правил) и проектной документации со ссылкой на соответствующие технические регламенты (нормы и правила) и рабочие чертежи проектной документации. В актах делаются записи о применяемых строительных материалах, изделиях, конструкциях и оборудовании, указываются параметры документов, подтверждающих их соответствие обязательным требованиям технических регламентов (норм и правил).

Акты подписываются представителем застройщика или заказчика (в случае осуществления, реконструкции, капитального ремонта объекта капитального строительства на основании договора), представителем лица, осуществляющего строительство, представителем лица, осуществляющего строительство, по вопросам строительного контроля, представителем лица, осуществляющего подготовку проектной документации (в случае его привлечения по инициативе застройщика или заказчика для проверки соответствия выполненных работ проектной документации), представителем лица, осуществляющего строительство, выполнившего работы, подлежащие освидетельствованию.

3.3. Акты освидетельствования ответственных конструкций

Акты освидетельствования ответственных конструкций составляются в двух экземплярах: для застройщика (заказчика) и для лица, осуществляющего строительство Перечень актов освидетельствования ответственных конструкций определяется требованиями норм и правил и проектной документацией. В актах указываются наименование и адрес объекта капитального строительства, наименование застройщика (заказчика), наименование лица, осуществляющего строительство, наименование лица, осуществляющего подготовку проектной документации, наименование лица, осуществляющего строительство, выполнившего конструкции, подлежащие освидетельствованию.

По результатам освидетельствования ответственных конструкций в актах делается запись об их соответствии требованиям технических регламентов (норм и правил) и проектной документации со ссылкой на соответствующие технические регламенты (нормы и правила) и рабочие чертежи. В акте делается запись о порядке проведения и результатах испытаний, указываются параметры технических регламентов (норм и правил), в соответствии с которыми эти испытания проведены. В акте делаются записи о примененных в строительной конструкции материалах и изделиях с указанием параметров документов, подтверждающих их соответствие обязательным требованиям технических регламентов (норм и правил). К актам предъявляются исполнительные геодезические схемы и результаты испытания конструкций.

Акты освидетельствования ответственных конструкций подписываются представителем застройщика или заказчика (в случае осуществления, реконструкции, капитального ремонта объекта капитального строительства на основании договора), представителем лица, осуществляющего строительство, представителем лица, осуществляющего строительство, по вопросам строительного контроля, представителем лица, осуществляющего подготовку проектной документации, представителем лица, осуществляющего строительство, выполнившего конструкции, подлежащие освидетельствованию.

3.4. Акты освидетельствования участков сетей инженерно-технического обеспечения

Порядок освидетельствования участков сетей инженерно-технического обеспечения определяется обязательными требованиями технических регламентов (норм и правил) и проектной документации.

Акты освидетельствования участков сетей инженерно-технического обеспечения составляются в двух экземплярах: для застройщика (заказчика) и для лица, осуществляющего строительство.

В актах указываются наименование и адрес объекта капитального строительства, наименование застройщика (заказчика), наименование лица, осуществляющего строительство, наименование лица, осуществляющего подготовку проектной документации, наименование лица, осуществляющего строительство, выполнившего участки сетей инженерно-технического обеспечения, подлежащие освидетельствованию, наименование организации, осуществляющей эксплуатацию сетей инженерно-технического обеспечения.

По результатам проведенного освидетельствования участков сетей инженерно-технического обеспечения в акте делается запись об их соответствии обязательным требованиям технических регламентов (норм и правил) и проектной документации со ссылкой на соответствующие технические регламенты (нормы и правила) и рабочие чертежей. В акте делается запись о порядке и результатах проведения испытаний с указанием параметров технического регламента (норм и правил), в соответствии с которым эти испытания проведены. В акте приводятся сведения о материалах и оборудовании, примененных при строительстве освидетельствуемых участков сетей инженерно-технического обеспечения с указанием параметров документов, подтверждающих их соответствие обязательным требованиям технических регламентов (норм и правил). К актам предъявляются исполнительные чертежи и схемы участков сетей инженерно-технического обеспечения.

Акты освидетельствования участков сетей инженерно-технического обеспечения подписываются представителем застройщика или заказчика (в случае осуществления, реконструкции, капитального ремонта объекта капитального строительства на основании договора), представителем лица, осуществляющего строительство, представителем лица, осуществляющего строительство, по вопросам строительного контроля, представителем лица, осуществляющего подготовку проектной документации, представителем лица, осуществляющего строительство, выполнившего участки сетей инженерно-технического обеспечения, подлежащие освидетельствованию, представителем организации, осуществляющей эксплуатацию сетей инженерно-технического обеспечения.

4. Состав исполнительной документации

Исполнительная документация ведется лицом, осуществляющим строительство. В состав исполнительной документации включаются текстовые и графические материалы, приведенные в настоящей главе.

1. Акты освидетельствования геодезической разбивочной основы объекта капитального строительства оформляются по образцу, приведенному в Приложении 1.

2. Акты разбивки осей объекта капитального строительства на местности оформляется по образцу, приведенному в Приложении 2.

3. Акты освидетельствования работ, которые оказывают влияние на безопасность объекта капитального строительства и в соответствии с технологией строительства, реконструкции, капитального ремонта контроль за выполнением которых не может быть проведен после выполнения других работ (далее - скрытые работы) оформляются актами освидетельствования скрытых работ по образцу, приведенному в Приложении 3. Перечень скрытых работ, подлежащих освидетельствованию, определяется проектной документацией. Примерный перечень приведен в приложении 6.

4. Акты освидетельствования строительных конструкций, устранение выявленных в процессе проведения строительного контроля недостатков в которых невозможно без разборки или повреждения других строительных конструкций и участков сетей инженерно-технического обеспечения (далее - ответственные конструкции) оформляются актами освидетельствования ответственных конструкций по образцу, приведенному в Приложении 4. Перечень ответственных конструкций, подлежащих освидетельствованию, определяется проектной документацией.

5. Акты освидетельствования участков сетей инженерно-технического обеспечения, устранение выявленных в процессе проведения строительного контроля недостатков в которых невозможно без разборки или повреждения других строительных конструкций и участков сетей инженерно-технического обеспечения оформляются актами освидетельствования участков сетей инженерно-технического обеспечения по образцу, приведенному в Приложении 5. Перечень участков сетей инженерно-технического обеспечения, подлежащих освидетельствованию, определяется проектной документацией. Примерный перечень участков сетей инженерно-технического обеспечения, подлежащих освидетельствованию, приведен в приложении 7.

6. Рабочая документация на строительство, реконструкцию, капитальный ремонт объекта капитального строительства с записями о соответствии выполненных в натуре работ рабочей документации, сделанных лицом, осуществляющим строительство. От имени лица, осуществляющего строительство, такие записи вносит представитель указанного лица на основании документа, подтверждающего представительство.

7. В состав исполнительной документации также включаются следующие материалы:

а) исполнительные геодезические схемы (примерный перечень приведен в приложении 8);

б) исполнительные чертежи, схемы и профили участков сетей инженерно-технического обеспечения (примерный перечень приведен в приложениях 9, 10);

в) акты испытания и опробования технических устройств (Примерный перечень приведен в приложении 11);

г) результаты экспертиз, обследований, лабораторных и иных испытаний выполненных работ, проведенных в процессе строительного контроля (примерный перечень приведен в приложении 12);

д) документы, подтверждающие проведение контроля за качеством применяемых строительных материалов (изделий);

е) иные документы, отражающие фактическое исполнение проектных решений.

_________________________

Перечень скрытых работ, ответственных конструкций, участков сетей инженерно-технического обеспечения, подлежащих освидетельствованию, определяется проектной документацией в соответствии с требованиями технических регламентов (норм и правил).

Приложение 1



АКТ
освидетельствования геодезической разбивочной основы
объекта капитального строительства



Приложение 2



АКТ
разбивки осей объекта капитального строительства на местности



Приложение 3



АКТ
свидетельствования скрытых работ



Приложение 4



АКТ
освидетельствования ответственных конструкций



Приложение 5



АКТ
освидетельствования участков сетей инженерно-технического обеспечения



Приложение 6

Примерный перечень скрытых работ, подлежащих освидетельствованию

1. Выполнение предусмотренных проектом работ по закреплению грунтов и подготовке оснований.

2. Отрывка котлованов.

3 Обратная засыпка выемок

4.Погружение свай, свай-оболочек, шпунта, опускных колодцев и кессонов.

5.Стыкование составных свай и свай-оболочек.

6.Бурение всех видов скважин.

7. Армирование буронабивных скважин.

8. Заполнение (инъецирование) буронабивных скважин.

9. Устройство искусственных оснований под фундаменты.

10. Установка опалубки для бетонирования монолитных фундаментов, стен, колонн, перекрытий и покрытий

11. Армирование железобетонных фундаментов, стен, колонн, перекрытий и покрытий.

12. Установка анкеров и закладных деталей в монолитные бетонные и железобетонные конструкции.

13. Бетонирование монолитных бетонных и железобетонных фундаментов, стен, колонн, перекрытий и покрытий.

14. Гидроизоляция фундаментов.

15. Армирование кирпичной кладки стен, колонн, перегородок.

16. Утепление наружных ограждающих конструкций.

17. Монтаж сборных железобетонных фундаментов, колонн, ригелей, перемычек, стеновых панелей, плит перекрытий и покрытий, лестничных площадок и маршей, вентблоков, балконных плит.

18 Анкеровка плит перекрытий и покрытий.

19. Замоноличивание монтажных стыков и узлов.

20. Герметизация стыков стеновых панелей.

21. Антикоррозийная защита сварных соединений

22. Установка оконных и дверных блоков.

23. Устройство оснований под полы.

24. Устройство гидроизоляционного ковра

25. Устройство звукоизоляции полов.

26. Антисептирование и огневая защита деревянных конструкций.

27. Пароизоляция кровли.

28. Теплоизоляция кровли

29. Устройство рулонного кровельного покрытия (акт составляется на каждый слой).

30. Устройство кровельных покрытий металлическими листами, металлочерепицей, волнистой асбофанерой и пр.

31. Монтаж устройств грозозащиты и заземления.

32. Монтаж металлоконструкций.

33. Антикоррозийная защита металлоконструкций.

34. Устройство навесных фасадов.

35. Подготовка оснований для устройства верхних покрытий тротуаров, площадок, проездов, автомобильных дорог.

Приложение 7

Примерный перечень участков сетей инженерно-технического обеспечения, подлежащих освидетельствованию

1. Отопление и вентиляция

2. Водопровод и канализация.

3. Электроосвещение и электрооборудование.

4. Газоснабжение.

5. Связь, телевидение, радио.

6. Технологическое оборудование.

7. Пожарная сигнализация

8 Автоматическая система пожаротушения.

9. Наружные сети теплоснабжения.

10 Наружные сети водопровода.

11. Наружные сети бытовой канализации.

12. Наружные сети дождевой канализации.

13. Наружные сети электроснабжения.

14. Наружные сети газоснабжения.

15. Наружные сети связи

16. Наружные освещение.

Приложение 8

Примерный перечень исполнительных геодезических схем (ГОСТ 51872-2002)

1. Исполнительная схема котлована.

2. Исполнительная схема свайного основания.

3. Исполнительная схема фундаментов

4. Поэтажные исполнительные схемы многоэтажных зданий.

5. Высотная исполнительная схема площадок опирания панелей, перекрытий и покрытия здания.

6. Исполнительная схема лифтовой шахты.

7. Исполнительная схема кровли.

8. Исполнительная схема колонн каркасного здания.

9. Исполнительная схема подкрановых балок и путей.

10. Исполнительная схема благоустройства.

11. Исполнительная схема расположения объекта капитального строительства в границах земельного участка.

Приложение 9

Примерный перечень исполнительных чертежей участков сетей инженерно-технического обеспечения внутри здания (сооружения) (ГОСТ 51872-2002)

1. Исполнительный чертеж сетей водопровода и канализации.

2. Исполнительный чертеж сетей отопления и вентиляции

3. Исполнительный чертеж сетей газоснабжения.

4. Исполнительный чертеж сетей электроснабжения и электроосвещения.

5. Исполнительный чертеж сетей связи, телевидения и радиофикации.

6. Исполнительный чертеж автоматических систем пожаротушения и пожарной сигнализации.

7. Исполнительные чертежи по установке технологического оборудования.

Приложение 10

Примерный перечень исполнительных схем и профилей участков сетей инженерно-технического обеспечения (ГОСТ 51872-2002)

1. Исполнительная схема наружных сетей водоснабжения.

2. Исполнительная схема наружных сетей канализации.

3. Исполнительная схема наружных тепловых сетей.

4. Исполнительная схема наружных сетей газоснабжения.

5. Исполнительная схема наружных сетей электроснабжения.

6. Исполнительная схема телефонной канализации.

7. Исполнительная схема наружных сетей связи.

8 Исполнительная схема по сооружениям защиты от электрокоррозии.

Приложение 11

Примерный перечень актов испытания и опробования технических устройств и участков сетей инженерно-технического обеспечения

1. Отопление и вентиляция (СНиП 3.05.01-85)

1.1. Акт гидростатического испытания систем отопления и теплоснабжения.

1.2. Акт теплового испытания системы отопления на эффект действия.

1.3. Акт гидростатического испытания котлов низкого давления.

1.4. Паспорт вентиляционной системы.

2. Водопровод и канализация (СНиП 3.05.01-85)

2.1. Акт испытания систем внутренней канализации и водостоков

2.2. Акт гидростатического или манометрического испытания системы внутреннего холодного и горячего водоснабжения.

2.3. Акт обследования водомерного узла

3. Газораспределение (СНиП 42-01-2002; ГОСТ 6996)

3.1. Протокол механического испытания стыковых сварных соединений.

3.2. Акт неразрушающего контроля сварных соединений трубопроводов.

3.3. Акт испытания газопровода и газового оборудования на герметичность.

3.4. Строительный паспорт подземного (надземного) газопровода, газового ввода.

3.5. Строительный паспорт внутреннего газового оборудования.

3.6. Акт приемки законченного строительством объекта газораспределительной системы.

4. Монтаж лифтов (ПБ-10-588-03).

4.1. Акт готовности строительной части к монтажу лифтового оборудования.

4.2 Акт полного технического освидетельствования лифта.

4.3. Акт приемки лифта в эксплуатацию.

5. Электротехнические устройства (ВСН 123-90/ММСС СССР)

5.1 Акт приемки оборудования в монтаж.

5.2. Акт готовности строительной части под монтаж электротехнических устройств.

5.3. Акт проверки осветительной сети на правильность зажигания внутреннего освещения

5.4. Акт проверки осветительной сети на функционирование и правильность монтажа установленных автоматов.

5.5. Акт освидетельствования заземляющих устройств.

5.6 Паспорт заземляющего устройства.

5.7. Протокол измерений сопротивления изоляции

5.8. Протокол проверки полного сопротивления петля фаза-ноль

5.9. Протокол проверки обеспечения условий срабатывания УЗО.

5.10. Акт технической готовности электромонтажных работ.

5.11. Акт допуска электроустановки в эксплуатацию.

6. Системы пожаротушения и пожарной сигнализации

6.1. Акт освидетельствования и испытаний автоматической установки пожаротушения.

6.2. Акт освидетельствования и испытаний системы пожарной сигнализации

6.3. Акт испытания пожарного водопровода и пожарных гидрантов.

7. Технологическое оборудование и технологические трубопроводы (СНиП 3.05.05-84; СНиП 3.05.01-85)

7.1. Акт индивидуального испытания оборудования.

7.2. Акт передачи оборудования в монтаж.

7.3. Акт строительной готовности зданий, сооружений, помещений под монтаж оборудования.

7.4. Акт испытания трубопроводов

7.5. Журнал сварочных работ

7.6. Акт комплексного испытания оборудования.

8. Наружные тепловые сети (СНиП 3.05.03-85).

8.1 Акт о проведении испытаний трубопроводов на прочность и герметичность.

8.2. Акт о проведении промывки (продувки) трубопроводов

8.3 Акт о проведении растяжки компенсаторов.

9. Наружные сети водоснабжения и канализации (СНиП 3.05.04-85)

9.1. Акт о проведении приемочного гидравлического испытания напорного трубопровода на прочность и герметичность.

9.2. Акт о проведении приемочного гидравлического испытания безнапорного трубопровода на прочность и герметичность.

9.3. Акт о проведении промывки и дезинфекции трубопроводов (сооружений) хозяйственно-питьевого водоснабжения.

10. Наружные сети электроснабжения (ВСН 123-90/ММСС СССР).

10.1.Протокол испытания силового кабеля напряжением свыше 1000 В

10.2 Протокол осмотра и проверки сопротивления изоляции кабелей на барабанах перед прокладкой.

10.3. Протокол прогрева кабелей на барабанах перед прокладкой при низких температурах.

10.4. Журнал прокладки кабелей.

10.5. Акт освидетельствования кабельных муфт.

10.6. Акт освидетельствования защитного покрытия кабелей.

11. Системы телевидения, связи, радиофикации внутри зданий (сооружений)

11.1. Акт освидетельствования и испытаний внутренних сетей телефонизации.

11.2. Акт освидетельствования и испытаний внутренних сетей радиофикации

11.3. Акт освидетельствования и испытаний внутренних сетей телевидения.

Приложение 12

Примерный перечень экспертиз, обследований, лабораторных и иных испытаний

1. Акт освидетельствования и проверки вентиляционных и дымовых каналов.

2. Протокол измерения уровня шума в помещениях.

3. Протокол исследования воздуха в закрытых помещениях

4. Протокол радиационного обследования помещений

5. Санитарно-эпидемиологическое заключение по радиационному фактору.

6. Протокол исследования питьевой воды

7. Протоколы физико-химического и бактериологического исследования воды.

8. Акт тепловизионного контроля качества тепловой защиты здания (сооружения).

9. Акт проверки воздухопроницаемости ограждающих конструкций.

10. Акт проверки кратности воздухообмена здания за отопительный период и эффективности систем естественной вентиляции.

11. Протоколы испытаний контрольных образцов бетона на прочность.

12. Другие акты испытаний строительных конструкций, в случаях предусмотренных проектной документацией и требованиями технических регламентов (норм и правил).

II. Общий и специальные журналы работ

1. Общие положения

1. Порядок ведения общего и (или) специального журнала, в которых ведется учет выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства, установлен Федеральной службой по экологическому, технологическому и атомному надзору (РД-11-05-2007).

2. Общий журнал работ, в котором ведется учет выполнения работ при строительстве, реконструкции, капитальном ремонте объекта капитального строительства (далее - общий журнал работ), является основным документом, отражающим последовательность осуществления строительства, реконструкции, капитального ремонта объекта капитального строительства, в том числе сроки и условия выполнения всех работ при строительстве, реконструкции, капитальном ремонте объекта капитального строительства, а также сведения о строительном контроле и государственном строительном надзоре.

3. Специальные журналы работ, в которых ведется учет выполнения работ при строительстве, реконструкции, капитальном ремонте объекта капитального строительства (далее -специальные журналы работ), являются документами, отражающими выполнение отдельных видов работ по строительству, реконструкции, капитальному ремонту объекта капитального строительства.

4. Общие и (или) специальные журналы работ (далее - журналы работ) подлежат передаче застройщиком или заказчиком заблаговременно, но не позднее чем за семь рабочих дней до начала строительства, реконструкции, капитального ремонта объекта капитального строительства одновременно с извещением, направляемым в соответствии с частью 5 статьи 52 Градостроительного кодекса Российской Федерации, в орган государственного строительного надзора в случаях, если в соответствии с частью 1 статьи 54 Градостроительного кодекса Российской Федерации при осуществлении строительства, реконструкции, капитального ремонта объекта капитального строительства предусмотрен государственный строительный надзор.

Подлежащие передаче в орган государственного строительного надзора журналы работ должны быть сброшюрованы и пронумерованы застройщиком или заказчиком, титульные листы указанных журналов должны быть заполнены.

5. Орган государственного строительного надзора скрепляет поступившие в соответствии с пунктом 3 настоящего Порядка журналы работ печатью, проставляет регистрационную надпись с указанием номера дела и возвращает такие журналы застройщику или заказчику для ведения учета выполнения работ по строительству, реконструкции, капитальному ремонта объекта капитального строительства. По окончанию соответствующего журнала застройщиком или заказчиком в орган государственного строительного надзора для регистрации предоставляется новый журнал с пометкой «1», «2» и т.д.

6. Заполненные журналы работ подлежат хранению у застройщика или заказчика до проведения органом государственного строительного надзора итоговой проверки. На время проведения итоговой проверки журналы работ передаются застройщиком или заказчиком в орган государственного строительного надзора. После выдачи органом государственного строительного надзора заключения о соответствии построенного, реконструированного, отремонтированного объекта капитального строительства требованиям технических регламентов (норм и правил), иных нормативных правовых актов и проектной документации журналов работ передаются застройщику или заказчику на постоянное хранение.

2. Порядок ведения общего журнала работ

7. Общий журнал работ выпускается типографским способом в формате А4 по образцу, приведенному в Приложении № 1 к настоящему Порядку.

8. Разделы общего журнала работ ведутся уполномоченными на ведение такого журнала представителями застройщика или заказчика, лица, осуществляющего строительство, органа государственного строительного надзора и иных лиц путем заполнения его граф в соответствии с подпунктами 8.1-8.7 настоящего Порядка. Перечень уполномоченных на ведение разделов общего журнала работ представителей указанных лиц отражается на Титульном листе журнала.

Записи в общий журнал вносятся с даты начала выполнения работ по строительству, реконструкции, капитальному ремонту объекта капитального строительства до даты фактического окончания выполнения работ по строительству, реконструкции, капитальному ремонту объекта капитального строительства.

8.1. Раздел 1 «Список инженерно-технического персонала лица, осуществляющего строительство, занятого при строительстве, реконструкции, капитальном ремонте объекта капитального строительства» заполняется уполномоченным представителем лица, осуществляющего строительство. В раздел вносят данные обо всех представителях инженерно-технического персонала, занятых при строительстве, реконструкции, капитальном ремонте объекта капитального строительства.

8.2. Раздел 2 «Перечень специальных журналов, в которых ведется учет выполнения работ, а также журналов авторского надзора лица, осуществляющего подготовку проектной документации» заполняется уполномоченным представителем застройщика или заказчика, лица, осуществляющего строительство, а в случае привлечения застройщиком или заказчиком по своей инициативе лица, осуществляющего подготовку проектной документации, для проверки соответствия выполняемых работ проектной документации, также представителем лица, осуществляющего подготовку проектной документации.

8.3. Раздел 3 «Сведения о выполнении работ в процессе строительства, реконструкции, капитального ремонта объекта капитального строительства» заполняется уполномоченным представителем лица, осуществляющего строительство. В указанный раздел включаются данные о выполнении всех работ при строительстве, реконструкции, капитальном ремонте объекта капитального строительства.

Данные о работах, выполняемых при строительстве, реконструкции, капитальном ремонте объекта капитального строительства, должны содержать сведения о начале и окончании работы и отражать ход ее выполнения. Описание работ должно производиться применительно к конструктивным элементам здания, строения или сооружения с указанием осей, рядов, отметок, этажей, ярусов, секций, помещений, где работы выполнялись. Здесь же должны приводиться краткие сведения о методах выполнения работ, применяемых строительных материалах, изделиях и конструкциях, проведенных испытаниях конструкций, оборудования, систем, сетей и устройств (опробование вхолостую или под нагрузкой, подача электроэнергии, давления, испытания на прочность и герметичность и др.).

8.4. Раздел 4 «Сведения о строительном контроле застройщика или заказчика в процессе строительства, реконструкции, капитального ремонта объекта капитального строительства» заполняется уполномоченным представителем застройщика или заказчика. В указанный раздел включаются все данные о выявленных строительным контролем недостатках при выполнении работ по строительству, реконструкции, капитальному ремонту объекта капитального строительства, а также сведения об устранении указанных недостатков.

8.5. Раздел 5 «Сведения о строительном контроле лица, осуществляющего строительство, в процессе строительства, реконструкции, капитального ремонта объекта капитального строительства» заполняется уполномоченным представителем лица, осуществляющего строительство. В указанный раздел включаются все данные о выявленных строительным контролем недостатков при выполнении работ по строительству, реконструкции, капитальному ремонту объекта капитального строительства, сведения об устранении указанных недостатков, а также о применяемых строительным контролем схемах контроля выполнения работ при строительстве, реконструкции, капитальном ремонте объекта капитального строительства.

8.6. Раздел 6 «Перечень исполнительной документации при строительстве, реконструкции, капитальном ремонте объекта капитального строительства» заполняется уполномоченным представителем лица, осуществляющего строительство. В указанном разделе приводится перечень всех актов освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения, образов (проб) применяемых строительных материалов, результатов проведения обследований, испытаний, экспертиз выполненных работ и применяемых строительных материалов в хронологическом порядке.

8.7. Раздел 7 «Сведения о государственном строительном надзоре при строительстве, реконструкции, капитальном ремонте объекта капитального строительства» ведется должностным лицом (должностными лицами) органа государственного строительного надзора, уполномоченного (уполномоченными) на основании соответствующего распоряжения (приказа) органа государственного строительного надзора и от его имени осуществлять такой надзор. В указанный раздел включаются данные о проведенных органом государственного строительного надзора проверках соответствия выполняемых работ требованиям технических регламентов (норм и правил), иных нормативных правовых актов и проектной документации, выявленных нарушениях соответствия выполняемых работ требованиям технических регламентов (норм и правил), иных нормативных правовых актов и проектной документации, предписаниях об устранении выявленных нарушений, сведения о выполнении таких предписаний, а также данные о выдаче заключения о соответствии построенного, реконструированного, отремонтированного объекта капитального строительства названным требованиям или решении об отказе в выдаче такого заключения.

9. Записи в общий журнал работ вносятся в текстовой форме и подписываются соответствующими уполномоченными представителями лиц, указанных в подпунктах 8.1-8.7 пункта 8 настоящего Порядка, сведения о которых отражены на Титульном листе общего журнала работ.

3. Порядок ведения специальных журналов работ

10. Специальные журналы работ ведет уполномоченный представитель лица, осуществляющего строительство путем заполнения его граф начиная с даты выполнения отдельного вида работ по строительству, реконструкции, капитальному ремонту объекта капитального строительства до даты фактического окончания выполнения отдельного вида таких работ.

11. После завершения выполнения отдельных видов работ по строительству, реконструкции, капитальному ремонту объекта капитального строительства заполненные специальные журналы работ передаются застройщику или заказчику.

12. Формы специальных журналов работ, установленные нормами и правилами, приведены в приложениях 3-10.

4. Порядок ведения журнала авторского надзора

Застройщик или заказчик по своей инициативе может привлекать лицо, осуществляющее подготовку проектной документации, для проверки соответствия выполненных работ проектной документации (авторский надзор).

Авторский надзор осуществляется в соответствии с рекомендациями СП 11-110-99. При осуществлении авторского надзора лицом, осуществляющим подготовку проектной документации ведется журнал авторского надзора, форма которого приведена в приложении 2. Журнал должен быть пронумерован, сброшюрован, скреплен печатью застройщика (заказчика) и лица, осуществляющего подготовку проектной документации. Формат журнала принимается А4.

Журнал заполняется специалистами, осуществляющими авторский надзор, представителями застройщика (заказчика) и лица, осуществляющего строительство. Каждая проверка соответствия выполненных работ проектной документации специалистами, осуществляющими авторский надзор, регистрируется в журнале. Запись о результатах проверки удостоверяется подписями представителей застройщика (заказчика) и лица, осуществляющего строительство.

Приложение 1

ОБЩИЙ ЖУРНАЛ РАБОТ № ________







Приложение 2

ЖУРНАЛ АВТОРСКОГО НАДЗОРА

(СП 11-110-99, приложение А)



Окончание приложения 2

Регистрационный лист посещения объекта специалистами,
осуществляющими авторский надзор за строительством

Перечень подрядных организаций,
осуществляющих строительные и монтажные работы



Приложение 3

ЖУРНАЛ РАБОТ ПО МОНТАЖУ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ № ____

(СНиП 3.03.01-87, приложение 1)



Приложение 4

ЖУРНАЛ СВАРОЧНЫХ РАБОТ № _______

(СНиП 3.03.01-87, приложение 2)



Окончание приложения 4

Список инженерно-технического персонала, занятого выполнением сварочных работ



Приложение 5

ЖУРНАЛ АНТИКОРРОЗИОННОЙ ЗАЩИТЫ СВАРНЫХ СОЕДИНЕНИЙ № ____

(СНиП 3.03.01-87, приложение 3)



Приложение 6

ЖУРНАЛ ЗАМОНОЛИЧИВАНИЯ МОНТАЖНЫХ СТЫКОВ И УЗЛОВ № ____

(СНиП 3.03.01-87, приложение 4)



Приложение 7

ЖУРНАЛ ВЫПОЛНЕНИЯ МОНТАЖНЫХ СОЕДИНЕНИЙ НА БОЛТАХ
С КОНТРОЛИРУЕМЫМ НАТЯЖЕНИЕМ № _________

(СНиП 3.03.01-87, приложение 5)



Приложение 8

ЖУРНАЛ ПОГРУЖЕНИЯ (ЗАБИВКИ) СВАЙ



приложения 9



Окончание приложения 9







Приложение 10

ЖУРНАЛ ПРОИЗВОДСТВА АНТИКОРРОЗИОННЫХ РАБОТ

(СНиП 3.04.03-85, приложение 1)



III. Примеры оформления исполнительной геодезической документации

Исполнительные геодезические схемы

Пример оформления исполнительной схемы геодезической разбивочной основы объекта капитального строительства

http://www.norm-load.ru/SNiP/Data1/56/56197/x002.jpg

Пример оформления исполнительной геодезической схемы разбивки осей объекта капитального строительства на местности

http://www.norm-load.ru/SNiP/Data1/56/56197/x004.jpg

Пример оформления исполнительной геодезической схемы на котлован

http://www.norm-load.ru/SNiP/Data1/56/56197/x006.jpg

Пример оформления исполнительной геодезической схемы ленточных фундаментов

http://www.norm-load.ru/SNiP/Data1/56/56197/x008.jpg

Пример оформления исполнительной геодезической схемы фундаментов стаканного типа

http://www.norm-load.ru/SNiP/Data1/56/56197/x010.jpg

Пример оформления исполнительной геодезической схемы свайного поля

http://www.norm-load.ru/SNiP/Data1/56/56197/x012.jpg

Пример оформления исполнительной геодезической схемы ростверков

http://www.norm-load.ru/SNiP/Data1/56/56197/x014.jpg

Пример оформления исполнительной геодезической схемы фундаментов под оборудование

http://www.norm-load.ru/SNiP/Data1/56/56197/x016.jpg

Пример оформления исполнительной геодезической схемы цокольного этажа панельного дома

http://www.norm-load.ru/SNiP/Data1/56/56197/x018.jpg

Пример оформления исполнительной геодезической схемы сборных колонн

http://www.norm-load.ru/SNiP/Data1/56/56197/x020.jpg

Пример оформления исполнительной геодезической схемы лифтовой кирпичной шахты

http://www.norm-load.ru/SNiP/Data1/56/56197/x022.jpg

Пример оформления исполнительной геодезической схемы лифтовой железобетонной шахты

http://www.norm-load.ru/SNiP/Data1/56/56197/x024.jpg

Пример оформления исполнительной геодезической схемы монтажного горизонта кирпичной кладки

http://www.norm-load.ru/SNiP/Data1/56/56197/x026.jpg

Пример оформления исполнительной геодезической схемы подкрановых балок

http://www.norm-load.ru/SNiP/Data1/56/56197/x028.jpg

Пример оформления исполнительной геодезической схемы подкрановых путей мостовых кранов

http://www.norm-load.ru/SNiP/Data1/56/56197/x030.jpg

Пример оформления исполнительной геодезической схемы рельсовых путей башенных кранов

http://www.norm-load.ru/SNiP/Data1/56/56197/x032.jpg

АКТ
приемки-передачи результатов геодезических работ
при строительстве зданий (сооружений)

(СНиП 3.01.03-84, приложение 13)



Исполнительные схемы и профили участков сетей инженерно-технического обеспечения

Пример оформления исполнительной геодезической схемы водопровода. План и профиль

http://www.norm-load.ru/SNiP/Data1/56/56197/x034.jpg

Пример оформления исполнительной геодезической схемы канализации. План и профиль

http://www.norm-load.ru/SNiP/Data1/56/56197/x036.jpg

Пример оформления исполнительной геодезической схемы теплосети. План и профиль

http://www.norm-load.ru/SNiP/Data1/56/56197/x038.jpg

Пример оформления исполнительной геодезической схемы газопровода

http://www.norm-load.ru/SNiP/Data1/56/56197/x040.jpg

Пример оформления исполнительной геодезической схемы высоковольтного кабеля 6 кВ

http://www.norm-load.ru/SNiP/Data1/56/56197/x042.jpg

Пример оформления исполнительной геодезической схемы телефонной канализации

http://www.norm-load.ru/SNiP/Data1/56/56197/x044.jpg

Пример оформления исполнительной геодезической схемы молниезащиты

http://www.norm-load.ru/SNiP/Data1/56/56197/x046.jpg

IV Примеры оформления актов освидетельствования скрытых работ



АКТ
освидетельствования скрытых работ







АКТ
освидетельствования скрытых работ







АКТ
освидетельствования скрытых работ







АКТ
освидетельствования скрытых работ







АКТ
освидетельствования скрытых работ







АКТ
освидетельствования скрытых работ







АКТ
освидетельствования скрытых работ







АКТ
освидетельствования скрытых работ







АКТ
освидетельствования скрытых работ



























































































































































V. Примеры оформления актов испытания и опробования технических
устройств и участков сетей инженерно-технического обеспечения

Форма акта на индивидуальное испытание оборудования
(
СНиП 3.05.01-85, приложение 1)

АКТ ИНДИВИДУАЛЬНОГО ИСПЫТАНИЯ ОБОРУДОВАНИЯ



Форма акта рабочей комиссии о приемке оборудования после комплексного опробования

АКТ РАБОЧЕЙ КОМИССИИ О ПРИЕМКЕ ОБОРУДОВАНИЯ
ПОСЛЕ КОМПЛЕКСНОГО ОПРОБОВАНИЯ

(СНиП 3.01.04-87, приложение 2)



Форма акта гидростатического или манометрического испытания на герметичность
(
СНиП 3.05.01-85, приложение 3)

АКТ ГИДРОСТАТИЧЕСКОГО ИЛИ МАНОМЕТРИЧЕСКОГО ИСПЫТАНИЯ
НА ГЕРМЕТИЧНОСТЬ



ПРИМЕР ОФОРМЛЕНИЯ АКТА НА ОСМОТР СИСТЕМЫ ТЕПЛОСНАБЖЕНИЯ

Акт осмотра и испытания системы теплового снабжения



ПРИМЕР ОФОРМЛЕНИЯ АКТА ТЕПЛОВОГО ИСПЫТАНИЯ
СИСТЕМЫ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ НА ЭФФЕКТ ДЕЙСТВИЯ

Акт теплового испытания системы центрального
отопления на эффект действия



Форма акта гидростатического испытания котлов низкого давления (водоподогревателей, котельно-вспомогательного оборудования, мазутопровода)

АКТ ГИДРОСТАТИЧЕСКОГО ИСПЫТАНИЯ КОТЛОВ НИЗКОГО ДАВЛЕНИЯ

(ВОДОПОДОГРЕВАТЕЛЕЙ, КОТЕЛЬНО-ВСПОМОГАТЕЛЬНОГО
ОБОРУДОВАНИЯ, МАЗУТОПРОВОДА)



Форма акта испытания систем внутренней канализации и водостоков
(
СНиП 3.05.01-85, приложение 4)

АКТ ИСПЫТАНИЯ СИСТЕМ ВНУТРЕННЕЙ КАНАЛИЗАЦИИ И ВОДОСТОКОВ



ПРИМЕР ОФОРМЛЕНИЯ АКТА ИСПЫТАНИЯ СИСТЕМ
ВНУТРЕННЕЙ КАНАЛИЗАЦИИ И ВОДОСТОКОВ

Акт испытания систем внутренней канализации и водостоков



ПРИМЕР ОФОРМЛЕНИЯ АКТА ИСПЫТАНИЯ ПОЖАРНОГО ВОДОПРОВОДА
НА ВОДООТДАЧУ

Акт испытания пожарного водопровода на водоотдачу



ПРИМЕР ОФОРМЛЕНИЯ АКТА
ТЕХНИЧЕСКОГО ОСВИДЕТЕЛЬСТВОВАНИЯ ВОДОМЕРНОГО УЗЛА

АКТ № _______
технического освидетельствования водомерного узла



Форма протокола механических испытаний сварных стыков стального (полиэтиленового) газопровода



Форма строительного паспорта подземного (надземного) газопровода, газового ввода

СТРОИТЕЛЬНЫЙ ПАСПОРТ ПОДЗЕМНОГО (НАДЗЕМНОГО) ГАЗОПРОВОДА, ГАЗОВОГО ВВОДА



Форма строительного паспорта внутридомового (внутрицехового) газооборудования

СТРОИТЕЛЬНЫЙ ПАСПОРТ ВНУТРИДОМОВОГО (ВНУТРИЦЕХОВОГО) ГАЗООБОРУДОВАНИЯ



АКТ
готовности строительной части к производству работ по монтажу оборудования лифта

«___» ___________ 200__ г.



ПРИМЕР ОФОРМЛЕНИЯ АКТА ПОЛНОГО ТЕХНИЧЕСКОГО ОСВИДЕТЕЛЬСТВОВАНИЯ ЛИФТА

АКТ
полного технического освидетельствования лифта



ПРИМЕР ОФОРМЛЕНИЯ АКТА ТЕХНИЧЕСКОЙ ГОТОВНОСТИ ЛИФТА

Акт технической готовности лифта

















































































































VI. Результаты экспертиз, обследований,
лабораторных и иных испытаний









































http://www.norm-load.ru/SNiP/Data1/56/56197/x056.jpg









http://www.norm-load.ru/SNiP/Data1/56/56197/x059.jpg













http://www.norm-load.ru/SNiP/Data1/56/56197/x063.jpg

7. Основные источники вибрации, вид и характер вибрации:

Источником вибрации на рабочем месте слесаря механических работ (точка измерения Т1), на участке сборки водяных завес, является работа электрощитовой (ГРЩ) Вид вибрации - общая Характер вибрации - постоянная

Источником вибрации на рабочем месте слесаря механических работ (точка измерения Т2), на участке сборки водяных завес, является работа мостового крана № 1 Вид вибрации - общая Характер вибрации - непостоянная

Источником вибрации на рабочем месте слесаря механических работ (точка измерения Т3), на участке сборки водяных завес, является работа мостового крана № 2 Вид вибрации - общая Характер вибрации - непостоянная

Источником вибрации на рабочем месте слесаря механических работ (точка измерения Т4), на участке сборки водяных завес, является работа вытяжной вентиляционной камеры Вид вибрации - общая Характер вибрации - постоянная

Источником вибрации на рабочем месте слесаря механических работ (точка измерения T5), на участке сборки осевых вентиляторов, является работа приточной вентиляционной камеры Вид вибрации - общая Характер вибрации - постоянная

Источником вибрации на рабочем месте слесаря механических работ (точка измерения Т6), на участке сборки осевых вентиляторов, является работа лифтового оборудования Вид вибрации - общая Характер вибрации - непостоянная

8. Условия измерения:

Датчик установлен с помощью платформы в случае общей вибрации Направление осей ортогональной системы координат выбрано в соответствии с СН 2.2.4/2.1.8.566-96 и ГОСТ 12.1.012-90

9. Порядковые номера точек замера:

Порядковые номера точек измерений приведены в таблице

Точка измерения Т1 находится на 1 этаже, на участке сборки водяных завес, на рабочем месте слесаря механических работ, в строительных осях 5-6/Г-Д Данное рабочее место является ближайшим к электрощитовой (ГРЩ), расположенной в соседнем помещение, в строительных осях 5-6/Г-Д

Точка измерения Т2 находится на 1 этаже, на участке сборки водяных завес, на рабочем месте слесаря механических работ, в строительных осях 5-6/Д-Е Данное рабочее место является ближайшим к мостовому крану № 1, расположенному под потолком

Точка измерения Т3 находится на 1 этаже, на участке сборки водяных завес, на рабочем месте слесаря механических работ, в строительных осях 7-8/Д-Е Данное рабочее место является ближайшим к мостовому крану №2, расположенному под потолком

Точка измерения Т4 находится на 1 этаже, на участке сборки водяных завес, на рабочем месте слесаря механических работ, в строительных осях 7-8/Ж-И Данное рабочее место является ближайшим к вытяжной вентиляционной камере, расположенной в межэтажном помещение, в строительных осях 5-6/И-К

Точка измерения T5 находится на 2 этаже, на участке сборки осевых вентиляторов, на рабочем месте слесаря механических работ, в строительных осях 7-8/И-К Данное рабочее место является ближайшим к приточной вентиляционной камере, расположенной в строительных осях 6-8/И-А

Точка измерения Т6 находится на 2 этаже, на участке сборки осевых вентиляторов, на рабочем месте слесаря механических работ, в строительных осях 6-7/И-Ж Данное рабочее место является ближайшим к лифтовой шахте, расположенной в строительных осях 6-7/И-Ж

10. Заключение:

В результате измерений установлено что, измеренные значения общей вибрации на рабочих местах не превышают предельно допустимые нормы согласно СН 2.2.4/2.1.8.566-96

11. Измерения проводились в присутствии представителя обследуемого объекта:

Инженер по охране труда Орлов И.Ю.

12. Должности и фамилии лиц, проводивших измерения:

Инженер-акустик Науменко А.В.

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЯ ВИБРАЦИИ







Руководитель лаборатории ________________________________ О.Д. Тян

Инженер-акустик ________________________________________ А.В. Науменко



Федеральное государственное учреждение здравоохранения

«Центр гигиены и эпидемиологии в городе Санкт-Петербург»

Филиал ФГУЗ «Центр гигиены и эпидемиологии в городе Санкт-Петербург»
в Кировском, Красносельском, Петродворцовом районах и городе Ломоносове
Испытательный Лабораторный Центр



протокол № 2334

ИЗМЕРЕНИЙ ОСВЕЩЕННОСТИ

от « 09» декабря 2007 г.

1. Mecтo проведения измерений: Реконструкция с пристройкой нежилого здания для размещения административных и торгово-выставочных помещений» по адресу: г. Санкт-Петербург, ул. Кантемировская, д.3, лит.А

2. Измерения производились в присутствии: Волоковой Т.В. - Специалист по ИРД

3. Средство измерений: фотометр цифровой (люксметр-яркомер) ТКА-ПКМ, зав. №024282

4. Сведения о Государственной поверке: свидетельство о поверке до 09.05.2008 г.

5. Нормативно-техническая документация, в соответствии с которой проводились измерения и давалось заключение: ГОСТ 24940-96 «Здания и сооружения Методы измерения освещенности», СанПиН 2.2.1/2.1.1.1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий», СНиП 23-05-95 «Естественное и искусственное освещение».

6. Дата проведения измерений: 07.12.2007 г.

8. Расположение измерительных точек: искусственная освещенность измерялась на рабочих местах торгово-выставочных помещений, офисных помещений, бухгалтерии.

9. Результаты измерений искусственной освещенности см. на обороте

Результаты измерений искусственной освещенности



Инструментальные исследования выполнила:                              Дмитриева Л.В.

Руководитель ИЛЦ                                                                           Широков А.Б.













Примечание: любые исправления или дополнения в протоколе оформляются отдельным дополнением.

Инженер-химик ______________________________ И.И. Дунаева

Инженер-химик ______________________________ А.Г. Суницкий

Лаборант хим. анализа ________________________ Е.В. Костина

Лаборант хим. анализа ________________________ О.C. Грунина

Руководитель ИЛ _____________________________ О.Д. Тян

Заключение. Содержание вредных веществ в воздушной среде обследованных помещений соответствует требованиям ГН 2.1.6.1338-03 « Предельно допустимые концентрации (ПДК) загрязняющих веществ в атмосферном воздухе населенных мест» по проверенным показателям.

Санитарный врач _____________________________________

Перепечатка и копирование протоколов запрещены без согласия ООО «Центр СЭЗ»



































VII. Иные документы, отражающие фактическое исполнение
проектных решений











































































ПРИМЕР ОФОРМЛЕНИЯ ЭНЕРГЕТИЧЕСКОГО ПАСПОРТА ЗДАНИЯ

СНиП 23-02-2003

Приложение Д
(обязательное)

Энергетический паспорт здания

Общая информация



Расчетные условия



Функциональное назначение, тип и конструктивное решение здания



Геометрические и теплоэнергетические показатели



Коэффициенты











VIII. Литература

1 «Градостроительный Кодекс Российской Федерации» - Федеральный закон от 29 декабря 2004 года № 190-ФЗ

2 «О введении в действие Градостроительного кодекса Российской Федерации» - Федеральный закон от 29 декабря 2004 года № 191-ФЗ

3 «О техническом регулировании» - Федеральный закон от 21 декабря 2002 года № 184-ФЗ

4 «Положение об осуществлении Государственного строительного надзора в Российской Федерации» (утверждено постановлением Правительства Российской Федерации от 1 февраля 2006 года № 54)

5 СНиП 11-02-96 Инженерные изыскания для строительства Основные положения

6 СНиП 12-01-2004 Организация строительства

7 СНиП 3.01.03-84 Геодезические работы в строительстве

8 СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты

9 СНиП 3.03.01-87 Несущие и ограждающие конструкции

10 СНиП 3.04.01-87 Изоляционные и отделочные покрытия

11 СНиП 3.04.03-85 Защита строительных конструкций и сооружений от коррозии

12 СНиП 3.05.01-85 Внутренние санитарно-технические системы

13 СНиП 3.05.03-85 Тепловые сети

14 СНиП 3.05.04-85 Наружные сети и сооружения водоснабжения и канализации

15 СНиП 3.05.05-84 Технологическое оборудование и технологические трубопроводы

16 СНиП 3.05.06-85 Электротехнические устройства

17 СНиП 3.05.07-85 Системы автоматизации

18 СП 11-104-97 Инженерно-геодезические изыскания для строительства

19 СП 11-110-99 Авторский надзор за строительством зданий и сооружений

20 Правила устройства и безопасной эксплуатации лифтов, утвержденные Госгортехнадзором России от 16.05.2003 г. ПБ-10-588-03

21 ГОСТ 25136-82 Соединение трубопроводов Методы испытаний на герметичность

22 Инструкция по оформлению приемо-сдаточной документации по электромонтажным работам ВСН 123-90/ММСС СССР

23 РД-11-02-2006 Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения

24 РД-11-05-2007 Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства



Исполнительная схема и профили участков сетей инженерно-технического обеспечения Исполнительная схема и профили участков сетей инженерно-технического обеспечения Исполнительная схема и профили участков сетей инженерно-технического обеспечения Исполнительная схема и профили участков сетей инженерно-технического обеспечения Исполнительная схема и профили участков сетей инженерно-технического обеспечения Исполнительная схема и профили участков сетей инженерно-технического обеспечения Исполнительная схема и профили участков сетей инженерно-технического обеспечения Исполнительная схема и профили участков сетей инженерно-технического обеспечения Исполнительная схема и профили участков сетей инженерно-технического обеспечения Исполнительная схема и профили участков сетей инженерно-технического обеспечения Исполнительная схема и профили участков сетей инженерно-технического обеспечения

Читать далее:




Прически на выпускной для девочек на длинные волосы в домашних условиях




Вязание спицами для женщин модные модели 2017 года с описанием на осень

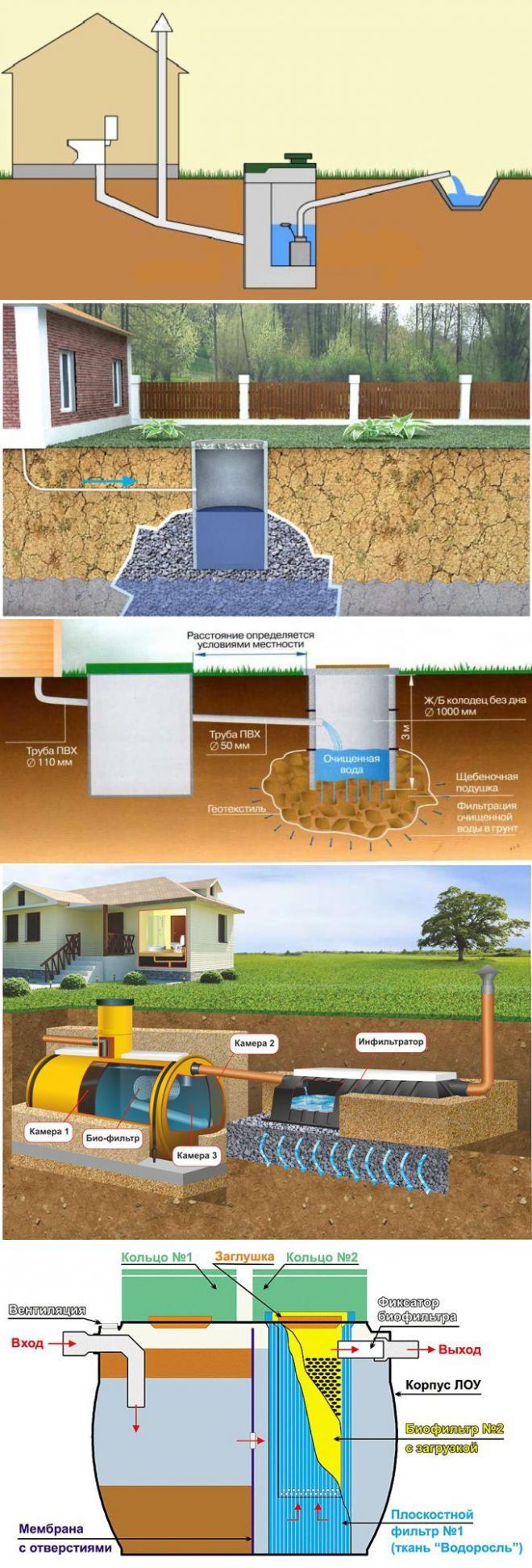

Устройство канализации в частном доме своими руками




Оригинальные подарки для мужчины на день рождения с его фото




Какой подарок приготовить мужу на годовщину свадьбы
