Эффективная система обогрева сделает комфортной жизнь в любом доме. Ну а если отопление будет работать из рук вон плохо, то уровень комфорта не спасут никакие дизайнерские изыски. Поэтому сейчас мы поговорим о схемах и правилах монтажа элементов системы, обогревающей жилище.

Содержание

1 Что нужно для сборки – 3 главные детали

Любая система отопления состоит из трех базовых компонентов:

  • источника тепла – в этой роли может выступать котел, печь, камин;
  • теплопередающей магистрали – обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель;
  • нагревательного элемента – в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение.
Компоновка котельной в частном доме

Компоновка котельной в доме

Разумеется, существуют схемы, исключающие первый и второй элементы этой цепочки. Например, общеизвестное печное отопление, когда источник является и нагревательным элементом, а теплопередающая магистраль отсутствует в принципе. Или конвекционный обогрев, когда из цепочки исключают радиатор, поскольку источник греет до нужной температуры сам воздух в доме. Однако печная схема считалась устаревшей еще в начале ХХ века, а конвекционный вариант очень сложно реализовать своими руками без специальных знаний и специфических умений. Поэтому большинство бытовых систем строится на базе водогрейного котла и водяного контура (трубопровода-разводки).

В итоге для строительства системы нам потребуется один котел, несколько радиаторов (обычно их количество равно числу окон) и арматура для трубопровода с сопутствующими фитингами. Причем, чтобы собрать отопление частного дома, вам придется своими руками соединить все эти компоненты в рамках одной системы. Но перед этим было бы неплохо разобраться с параметрами каждого элемента – от котла до труб и радиаторов, чтобы знать, что покупать для дома.

Рекомендуем

2 Какой котел выбрать и как подсчитать его мощность

Водяное отопление черпает энергию у особого котла, камеру сгорания которого окружает заполненная жидким теплоносителем рубашка. При этом в топке могут гореть любые продукты – от газа до торфа. Поэтому перед сборкой системы очень важно выбрать не только мощность, но и тип источника тепла. И выбирать придется между тремя вариантами:

  • Газовым котлом – он перерабатывает на тепло магистральное или баллонное топливо.
  • Твердотопливным нагревателем – он питается углем, дровами или топливными гранулами (пеллетами, брикетами).
  • Электрическим источником – он преобразует в тепло электроэнергию.

Наилучшим вариантом из всех вышеперечисленных является газовый теплогенератор, работающий на магистральном топливе. Он дешев в эксплуатации и работает в непрерывном режиме, поскольку подача топлива осуществляется автоматически и в сколь угодно больших объемах. Причем у такого оборудования фактически нет недостатков, кроме высокой пожарной опасности, которая присуща всем котлам.

Неплохим вариантом теплового генератора, отапливающего частный дом без газопровода, является твердотопливный котел. Особенно модели, рассчитанные под длительное горение. Топливо для таких котлов можно найти, где угодно, а особая конструкция позволяет сократить периодичность загрузки с двух раз в сутки до одного заполнения топки в 2-3 дня. Впрочем, от периодической чистки не избавлены даже такие котлы, поэтому данный момент является основным минусом подобного нагревателя.

Выбираем отопительный котел, исходя из объемов помещения

Выбираем отопительный котел, исходя из объемов помещения

Наихудшим вариантом выбора из всех возможных является электрический котел. Недостатки такого предложения очевидны – трансформация электричества в энергию теплоносителя стоит слишком дорого. Кроме того, электрический котел нуждается в частой замене нагревателя и обустройстве усиленной линии электропроводки, а равно и заземления. Единственный плюс такого варианта – это полное отсутствие продуктов горения. Для электрокотла не нужен дымоход. Поэтому большинство домохозяйств выбирают либо газовый, либо твердотопливный вариант. Однако, помимо типа топлива, домовладельцу необходимо обратить внимание еще и на параметры самого теплового генератора, а точнее – на его мощность, которая должна компенсировать тепловые потери жилища в зимний период.

Выбор котла по мощности начинается с подсчетов метража отапливаемых помещений. Причем на каждый квадратный метр должно приходиться не менее 100 ватт тепловой мощности. То есть для помещения на 70 квадратов нужен котел на 7000 ватт или 7 кВт. Кроме того, было бы неплохо заложить в мощность котла 15-процентный запас, который пригодится во время сильных холодов. В итоге для дома на 70 м2 нужен котел на 8,05 кВт (7кВт 15 %).

Более точные расчеты мощности нагревателя оперируют не квадратами площади, а объемом дома. В этом случае принято считать, что энергетические затраты на обогрев одного кубического метра равны 41 ватту. И дом площадью 70 м2 с 3-метровой высотой потолков должно отапливать теплогенерирующее устройство мощностью 8610 ватт (70×3×41). А с учетом 15-процентного запаса мощности на сильные холода максимальная теплогенерирующая способность такого котла должна равняться 9901 ватту или, с учетом округления, 10 кВт.

3 Батареи и трубы – медь, пропилен или металлопластик?

Чтобы провести систему отопления по дому нам понадобятся трубы и радиаторы. Последние можно выбирать, даже исходя из эстетических предпочтений. В частном доме нет большого напора в системе, следовательно, отсутствуют и ограничения по прочностным характеристикам радиаторов. Однако требования к теплогенерирующей способности батарей все равно остаются. Поэтому при подборе радиаторов будет правильно ориентироваться не только на внешний вид, но и на теплоотдачу. Ведь мощность нагревательного элемента должна соответствовать площади или объему комнаты. Например, в помещении на 15 квадратов должна стоять батарея (или несколько радиаторов) мощностью 1,5 кВт.

С трубами получается более сложная ситуация. Тут нужно брать во внимание не только эстетическую составляющую, но и возможность выполнить монтаж сети своими силами при минимальных знаниях и усилиях со стороны доморощенного слесаря. Поэтому в качестве кандидатов на роль идеальной арматуры для разводки мы можем рассматривать только три варианта:

  • Медные трубы – они используются при обустройстве и домашних, и промышленных систем отопления, но стоят очень дорого. Кроме того, такая арматура соединяется с помощью пайки, а эта операция знакома далеко не всем.
  • Полипропиленовые трубы – они стоят дешево, но для их монтажа нужен особый сварочный аппарат. Впрочем, такой аппарат может освоить даже ребенок.
  • Металлопластиковые трубы – такую систему можно собрать с помощью гаечного ключа. Кроме того, металлопластик обходится не дороже полипропиленовых труб и позволяет экономить на угловых фитингах.
Отопление частного дома полипропиленовыми трубами

Отопление частного дома полипропиленовыми трубами

В итоге самодельное отопление лучше собирать на базе металлопластиковой арматуры, поскольку она не требует от исполнителя умения обращаться со сварочным аппаратом или паяльником. В свою очередь, цанговые фитинги металлопластикового трубопровода можно монтировать даже руками, помогая себе гаечными ключам только на 3-4 последних оборотах. Относительно габаритов арматуры, а точнее проходного диаметра, у опытных специалистов по обустройству систем обогрева сложилось следующее мнение: для системы с насосом можно выбрать трубу ½ дюйма – такого пропускного диаметра хватит для домашней системы с избытком.

Ну а если напорное оборудование не будет использоваться (вода пойдет по трубам самотеком, побуждаемая гравитационной и тепловой конвекцией), то для такой системы будет достаточно трубы на 1¼  или 1½ дюйма. Покупать арматуру большего диаметра при таких обстоятельствах не нужно. А какую разводку выбрать – напорную или безнапорную, об этом мы поговорим ниже по тексту, заодно обсудив и оптимальные схемы подключения батарей к котлу.

4 Оптимальная схема разводки под самостоятельный монтаж

Домашнее отопление строится на базе двух схем: однотрубной и двухтрубной. Кроме того, бытовую разводку можно построить и на коллекторной основе, но начинающим мастерам такую схему собрать сложно, поэтому далее по тексту не будем рассматривать этот вариант, сосредоточившись только на одно- и двухтрубных вариантах.

Однотрубная разводка предполагает следующий план циркуляции теплоносителя: горячий поток покидает рубашку котла и переливается по трубе в первую батарею, из которой он попадает во вторую и так далее, до самого крайнего радиатора. Обратка в такой системе фактически отсутствует – ее заменяет короткий отрезок, соединяющий крайнюю батарею и котел. Причем при оформлении однотрубной принудительной схемы на этом отрезке размещается напорное оборудование (циркуляционный насос).

Такую систему очень легко собрать. Для этого нужно установить котел, развесить батареи и пробросить по одной нитке разводки между каждыми предустановленными элементами отопительного контура. Однако за простоту монтажа придется расплатиться отсутствием механизмов управления теплоотдачей радиаторов. Регулировать температуру в комнате в этом случае можно, только меняя интенсивность горения топлива в котле. И никак иначе.

Разумеется, с учетом дороговизны топлива этот нюанс устроит только немногих домовладельцев, поэтому одноконтурную разводку стараются не использовать в помещениях площадью от 50 квадратных метров. Однако к небольшим строениям такая разводка подходит просто идеально, как и к естественной схеме циркуляции теплоносителя, когда напор генерируется за счет температурного и гравитационного побуждения.

Коллекторная разводка отопительной системы

Коллекторная разводка отопительной системы

Двухтрубная система устроена немного иначе. В этом случае действует следующая схема движения теплоносителя: вода покидает рубашку котла и попадает в напорный контур, из которого она сливается в первую, вторую, третью батареи и так далее. Обратка в этой системе реализована в виде отдельного контура, уложенного параллельно напорной ветке, и прошедший батарею теплоноситель сливается в обратную линию, возвращаясь в котел. То есть в двухконтурной схеме радиаторы соединены с напорной  и обратной трубой с помощью специальных ответвлений, врезанных в две основные магистрали.

Чтобы сделать такой контур, нужно использовать больше труб и фитингов, но все затраты окупятся в ближайшем будущем. Двухконтурный вариант предполагает возможность регулировки теплоотдачи каждой батареи. Для этого достаточно вмонтировать в связанное с радиатором ответвление от напорной магистрали запорно-регулирующий вентиль, после чего появляется возможность управлять объемами прокачиваемого сквозь батарею теплоносителя, не вмешиваясь в общую циркуляцию. Благодаря этому можно оградить себя не только от перегрева воздуха в конкретной комнате, но и от бессмысленного перерасхода топлива и личных средств, выделенных на его закупку.

У этого варианта схемы разводки есть только один минус: на его основе очень сложно собрать эффективную систему на естественной циркуляции теплоносителя. Зато на базе насоса она работает намного лучше одноконтурного аналога. Поэтому далее по тексту мы будем рассматривать пошаговые инструкции сборки одноконтурной системы на естественной циркуляции и двухконтурной сети на принудительном побуждении движения теплоносителя.

5 Сборка системы отопления с естественной циркуляцией

Строительство системы с естественной циркуляцией начинается с выбора места для установки котла. Источник тепла должен стоять в угловой комнате, размещаясь в самой нижней точке разводки. Ведь батареи пойдут по внутреннему периметру, вдоль несущих стен, причем даже последний радиатор должен располагаться немного выше котла. После того, как место для котла выбрано, можно приступать к его установке. Для этого стену в зоне размещения обкладывают кафелем, а на пол набивают либо лист оцинковки, либо панель из плоского шифера. Следующий этап – монтаж дымохода, после чего можно ставить сам котел, подключая его к вытяжной трубе и топливопроводу (ели таковой имеется)

Дальнейший монтаж осуществляется по направлению движения теплоносителя и реализуется по следующей схеме. Вначале под окнами развешивают батареи. Причем верхний патрубок последнего радиатора должен располагаться выше напорного выхода из котла. Величина возвышения рассчитывается, исходя из пропорции: один погонный метр разводки равен двум сантиметрам возвышения. Предпоследний радиатор вешают на 2 см выше последнего и так далее, до первой батареи по ходу движения теплоносителя.

Когда нужное количество батарей уже весит на стенах дома, можно переходить к сборке разводки. Для этого нужно присоединить к напорному патрубку (или штуцеру) котла 30-сантиметровый участок горизонтального трубопровода. Далее к этому участку пристыковывают вертикальную трубу, поднятую на уровень потолка. В этой трубе на вертикальную линию накручивают тройник, обеспечивая переход в горизонтальный уклон и обустройство места врезки расширительного бачка.

Принцип работы системы отопления с принудительной циркуляцией

Принцип работы системы отопления с принудительной циркуляцией

Для монтажа бачка используют вертикальный штуцер тройника, а к свободному отводу прикручивают второй горизонтальный участок напорной трубы, который тянут под уклоном (2 см на 1 м) до первого радиатора. Там горизонталь переходит во второй вертикальный участок, спускающийся к патрубку радиатора, с которым трубу и стыкуют, используя цанговый фитинг с резьбовым сгоном.

Далее нужно соединить верхний патрубок первого радиатора с соответствующим разъемом второго радиатора. Для этого используют трубу соответствующей длины и два фитинга. После этого таким же образом соединяют нижние патрубки радиаторов. И так далее, до стыковки предпоследней и последней батареи. В финале нужно вмонтировать в верхний свободный штуцер последней батареи краник Маевского и подключить к нижнему свободному разъему этого радиатора обратную трубу, которую заводят в нижний патрубок котла.

Для заполнения системы водой в обратной трубе можно обустроить врезку тройника с шаровым вентилем на боковом отводе. Отвод от водопровода подключаем к свободному торцу этого вентиля. После чего систему можно заполнять водой и включать котел.

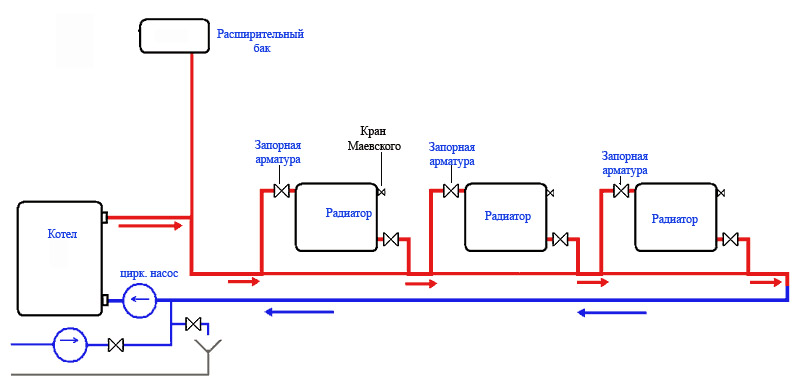

6 Обогрев с принудительной циркуляцией за 8 шагов

Установка насоса в систему отопления будет оправдана и в случае одноконтурной разводки. Однако максимальную эффективность системе с принудительной циркуляцией обеспечит только двухтрубная разводка, обустраиваемая по следующим правилам:

  1. 1. Котел можно установить на пол или повесить на стену в любой комнате, не отслеживая уровень размещения отопительного прибора.
  2. 2. Далее от напорного и обратного патрубков котла на уровень пола спускают две трубы, используя либо муфты, либо угловые фитинги.
  3. 3. К торцам этих труб монтируют две горизонтальные линии – напорную и обратную. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи.
  4. 4. На следующем этапе нужно развесить батареи, не обращая внимания на уровень расположения патрубков относительно соседнего радиатора. Вход и выход из батареи можно расположить на одном уровне или на разных, на эффективность отопления этот факт не повлияет.
  5. 5. Далее врезаем в напорную и обратную ветвь по тройнику, расположив их под входом и выходом каждой батареи. После этого соединяем тройник напорной трубы с входом в батарею, а фитинг на обратке – с выходом. Причем эту операцию придется проделать со всеми батареями. По аналогичной схеме в системе монтируем и отводы для подключения теплого пола.
  6. 6. На следующем этапе устанавливаем расширительный бак. Для этого в участок напорной трубы между котлом и первой батарей врезаем тройник, отвод которого соединяем вертикальной трубой с входом в расширительный бак.
  7. 7. Далее можно заняться монтажом циркуляционного насоса. Для этого в обратную линию между первой батарей и котлом монтируем вентиль и два тройника, собирая байпас для насоса. Далее от тройников отводим два Г-образных отрезка, между торцами которых и монтируем насос.
  8. 8. В финале обустраиваем отвод для залива воды в систему. Для этого нужно врезать еще один тройник между насосом и котлом, подключив к его отводу шланг от водопровода.
Четко следуя простым шагам, можно самостоятельно с первого раза получить рабочую систему

Четко следуя простым шагам, можно самостоятельно с первого раза получить рабочую систему

Действуя по этому плану, можно собрать двухтрубную разводку в доме любой площади. Ведь конструкция подобной системы не зависит от количества батарей – принцип монтажа будет идентичен и для двух, и для 20 радиаторов.

7 Как повысить эффективность системы – аккумулятор или байпас?

Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы. Первые монтируют в котельных большой площади, вторые – в небольших помещениях, где, кроме котла, стоит и другое оборудование. Тепловой аккумулятор представляет собой заполненную водой емкость, внутри которой проложены напорная и обратная линия системы отопления. Как правило, такая емкость ставится сразу за котлом. В расположенный между нагревателем и аккумулятором участок напорного и обратного трубопровода можно врезать предохранительные клапаны, расширительные бачки и циркуляционные насосы.

При этом напорная линия разогревает воду в баке, а обратная – греется от залитой в аккумулятор жидкости. Поэтому при отключенной горелке котла система может работать некоторое время только от теплового аккумулятора, что очень выгодно в случае использования в контуре твердотопливных котлов, генерирующих избыточную энергию на старте горения заложенной с топку порции дров или угля. Вместимость теплового аккумулятор определяют по пропорции 1 кВт мощности котла = 50 литрам объема бака. То есть для нагревателя мощностью 10 кВт нужен аккумулятор объемом 500 литров (0,5 м3).

Байпас – это обводная труба, которую вваривают между напорной и обратной веткой. Ее диаметр не должен превышать радиуса основной магистрали. Причем в тело байпаса лучше заранее врезать запорный вентиль, перекрывающий циркуляцию теплоносителя.

При открытом вентиле часть горячего потока уходит не в напорный контур, а сразу в обратку. Благодаря этому можно снизить температуру нагрева батареи на 10 процентов, сократив объемы прокачиваемого сквозь радиатор теплоносителя на 30 %. В итоге с помощью байпаса можно отрегулировать работу радиатора и в двухконтурной, и в одноконтурной разводке. В последнем случае это особенно актуально, поскольку врезанный в первые две батареи байпас  обеспечивает более сильный прогрев последнего радиатора в линии и дает возможность контролировать температуру в комнатах, хотя и не с такой эффективностью, как в случае с двухтрубной разводкой.
