Доброго времени суток, уважаемые гости и читатели сайта «Заметки электрика».

Буквально вчера, один из родственников попросил меня заменить электросчетчик у него в подъезде. Откладывать замену в долгий ящик мы не стали, т.к. счетчик у него уже был куплен, а свой ящик с инструментом я всегда вожу с собой в машине.

Старый однофазный индукционный счетчик СО-И466, который он захотел заменить на более новый СОЭ-55, находился у него на лестничной площадке в этажном щите.

В данной статье я остановлюсь более подробно не на замене счетчика, а на самом этажном щите и его схеме.

Итак, поехали.

Скажу сразу, что цель замены электросчетчика заключается в переходе на двухтарифный учет электроэнергии, что согласитесь, имеет ряд преимуществ перед учетом электроэнергии на одном общем тарифе.

Советую Всем прочитать статью, о том кто должен менять счетчик, расположенный на лестничной площадке в этажном щите: замена электросчетчика — за чей счет? Особенно, почитайте комментарии к этой статье, т.к. изначально я сам ошибался в этом вопросе.

Если Вы еще думаете какой счетчик приобрести, то рекомендую прочитать статьи о том, как правильно выбрать и купить счетчик электрической энергии.

Как я уже сказал выше, старый счетчик у моего родственника находился на лестничной площадке (клетке) в этажном щите.

Этажный щит предназначен для получения и распределения электрической энергии по квартирам граждан-потребителей. Также его основное назначение является в защите отходящих линий в квартиры от коротких замыканий и перегрузок.

А теперь подробнее рассмотрим из чего состоит этажный щит и схему его присоединений.



Из чего состоит этажный щит на 3 квартиры

Забыл упомянуть, что на лестничной площадке расположены 3 квартиры, а значит и этажный щит предназначен для 3 квартир и не более. Вот так он выглядит:

etazhnyj_shhit_этажный_щит

Если быть точнее, то данный этажный щит имеет обозначение ЩЭ-3302. Расшифруем:

  • ЩЭ — щит этажный
  • 3 — имеет отделение для слаботочных и низковольтных сетей
  • 3 — на 3 квартиры
  • 02 — исполнение схемы щита (о ней я расскажу чуть ниже)

Этажный щит этой маркировки состоит из 3 отделений:

  • вводное
  • распределительное
  • для слаботочных и низковольтных сетей

etazhnyj_shhit_этажный_щит

Каждое отделение закрывается своей дверкой. Для снятия показаний электросчетчика предусмотрены смотровые окна.

Теперь о каждом отделении поговорим отдельно.



Вводное отделение в этажном щите

Вводное отделение этажного щита состоит из магистральных проводов, которые идут по специальным каналам (междуэтажным пустотам). Электропроводка магистральных линий выполнена четырехпроводной, проводом марки АПВ (алюминий), сечением 16 кв.мм с системой заземления TN-C.

etazhnyj_shhit_этажный_щит

Все три фазы магистральных проводов (А, В и С), а также ноль (PEN), присоединяются к клеммным колодкам без разрыва самого провода. Это отчетливо видно на фотографии.

etazhnyj_shhit_этажный_щит

С этих клеммных колодок алюминиевые провода марки АПВ, сечением 4 кв.мм уходят в распределительное отделение.



Распределительное отделение этажного щита

Распределительное отделение этажного щита состоит из съемной рамы, на которой располагаются специальные планки для установки счетчиков. В нашем случае там располагаются электросчетчики трех квартир.

etazhnyj_shhit_этажный_щит

etazhnyj_shhit_этажный_щит

Также на этой раме установлены DIN-рейки под автоматические выключатели групповых линий квартир и пакетные выключатели, которые закрываются защитной панелью.

etazhnyj_shhit_этажный_щит

Отделение для низковольтных и слаботочных сетей

Осталось еще одно отделение в этажном щите, которое мы не рассмотрели. Это отделение для низковольтных и слаботочных сетей. В нем прокладываются кабели телефонной и домофонной связи, линии охранной сигнализации, интернет и спутниковых антенн. Фотографию этого отделения я не сделал, т.к. не было необходимости туда заглядывать.



Схема этажного щита

Схема этажного щита изображена ниже.

etazhnyj_shhit_этажный_щит

Как я уже говорил выше, магистральные провода без разрыва подключаются на клеммные колодки. Всего 4 клеммные колодки: фаза А, B и С, а также нулевая колодка PEN.

С клеммных колодок проводами марки АПВ сечением 4 кв.мм провода идут на пакетные выключатели в следующем порядке.

  • фаза А и ноль идет на пакетник квартиры № 2
  • фаза В и ноль идут на пакетник квартиры № 3
  • фаза С и ноль идут на пакетник квартиры № 1

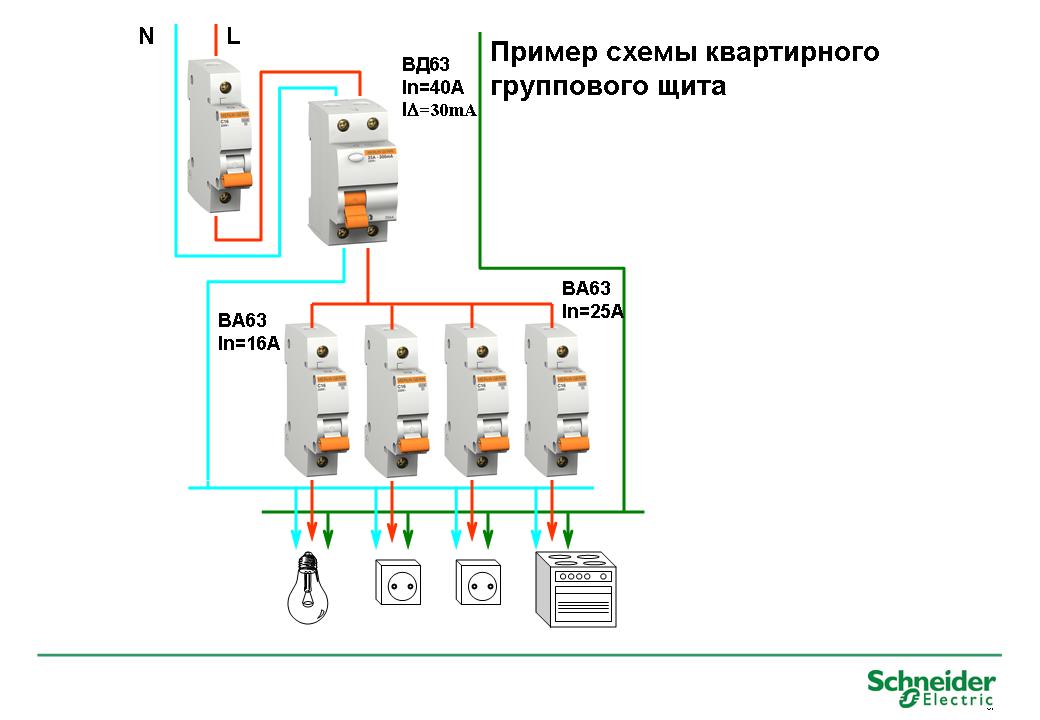

Далее с каждого пакетника провода уходят на счетчик электрической энергии соответствующей квартиры. С электросчетчика провода уходят на 3 групповых автомата. Два автомата имеют номинальный ток 16 (А), а один — 25 (А). С этих групповых автоматов провода уходят уже в разные распределительные коробки квартиры.

Кстати цветовая маркировка проводов была практически соблюдена. Фазные провода были белого цвета, а нулевые — черного. На фотографии изображены провода, которые шли на заменяемый счетчик.

etazhnyj_shhit_этажный_щит

Еще на схеме этажного щита Вы можете увидеть отдельно 3 нулевых провода с пометкой 40 (А) «звездочка». Это предназначалось для квартир, где были установлены электрические плиты мощностью от 5 до 8 (кВт). В рассматриваемом этажном щите эта часть схемы отсутствует, т.к. все квартиры на площадке применяют газовые плиты.

Если Вы заметили, то в распределительном отделении находится розетка, которая запитывается тремя алюминиевыми проводами АПВ, сечением 4 кв. мм от отдельной двухпроводной магистрали (А-N).

Кстати, новый счетчик СОЭ-55 я установил прямо на место старого СО-И446. Это не заняло много времени, т.к. крепление нового счетчика выполнено строго по ГОСТу крепления старого, т.е. они полностью взаимозаменяемые. Про схему подключения счетчиков я Вам рассказывал в других статьях, переходите по ссылке и читайте материал.

Единственное добавлю, что перед заменой счетчика необходимо отключить соответствующий пакетный выключатель, и с помощью указателя низкого напряжения, электроизмерительных клещей или мультиметра проверить отсутствие напряжения на выводах счетчика.

Вот снятый однофазный индукционный счетчик СО-И466.

etazhnyj_shhit_этажный_щит

А вот новый установленный в этажном щите электронный двухтарифный СОЭ-55.

etazhnyj_shhit_этажный_щит

etazhnyj_shhit_этажный_щит

О счетчике СОЭ-55 я хочу подробно рассказать Вам в отдельной статье. На данное время это самый распространенный, широко применяемый и дешевый однофазный двухтарифный счетчик электрической энергии. Чтобы не пропустить выход новой статьи на сайте, подпишитесь на мою рассылку, либо в конце статьи, либо в правой колонке сайта.

P.S. Ну вот в принципе и все, что я хотел Вам рассказать про этажный щит. Если есть вопросы, то задавайте их в комментариях.
