Вместимость багажника легкового автомобиля ограничена и не позволяет возить с собой больше, чем можно уложить в имеющийся объём. Эта проблема обычно становится во весь рост, когда вы собираетесь поехать на дачу, пикник или рыбалку. Традиционным решением вопроса оказывается присоединение прицепа, позволяющего перевозить достаточное количество груза. Загвоздка в том, что большинство отечественных легковых автомобилей в базовой комплектации не оборудуются фаркопами — приспособлениями, позволяющими его присоединять. Проще всего приобрести и установить такое устройство, но можно и изготовить своими руками. Рассмотрим этот вариант подробнее.

Содержание

Что собой представляет фаркоп

Схема фаркопа

Как видите, в разрезе фаркоп не так прост, как кажется

Фаркоп, или тягово-сцепное устройство (ТСУ), предназначен для буксировки прицепов или трейлеров. Внешне он выглядит как вертикальный крюк или отрезок толстого стержня с шарообразным утолщением на свободном конце. Такова видимая часть. На самом деле, его устройство несколько сложнее. Необходимо наличие присоединительной конструкции, позволяющей крепить ТСУ к раме или кузову автомобиля. Кроме того, потребуется контактная розетка, дающая возможность подключить световую сигнализацию.

Каждая модель автомобиля имеет собственные конструктивные особенности и форму кузова, которые необходимо учитывать при изготовлении фаркопа.

Виды

Существует несколько разновидностей фаркопов.

Разновидности фаркопов

Виды фаркопов, доступных для изготовления своими руками

Они различаются по форме сцепного устройства, по размеру шара. Бывают:

  • Европейские (еврофаркопы). Диаметр шара — 50 мм;
  • Американские. Диаметр шара — 17/8 или 2 дюйма.

По конструкции различают следующие типы ТСУ:

Виды фаркопов

Богатый конструкционный разброс фаркопов

  • Стационарный (фиксированный). Он делается для постоянного использования. Необходимо учитывать, что внешний вид автомобиля с фаркопом без прицепа несколько портится, а в некоторых странах так ездить запрещено.
  • Съёмный. Конструкция позволяет по необходимости снимать или устанавливать ТСУ, но для этого нужны дополнительные крепления.
  • Фланцевый (складной). Сцепной шар крепится на специальную площадку по типу фланца. Позволяет не снимать основной узел, но отсоединять при необходимости шар, что улучшает вид машины.

Принципиального отличия в части конструкции нет, все варианты просто адаптированы к тому или иному виду корпуса. Строение всегда одно — на посадочной раме посередине установлен сцепной шар. Обилие разновидностей ТСУ может вызвать некоторую растерянность, поэтому будем рассматривать изготовление фаркопа на ВАЗ 2110.

Необходимые материалы и инструменты

Для изготовления фаркопа понадобятся следующие материалы:

  • Метр стальной трубы;
  • Примерно полметра стального уголка;
  • Гайки и болты;
  • Сцепной шар, который можно изготовить самостоятельно или заказать у токаря. Можно также приобрести его на рынке.

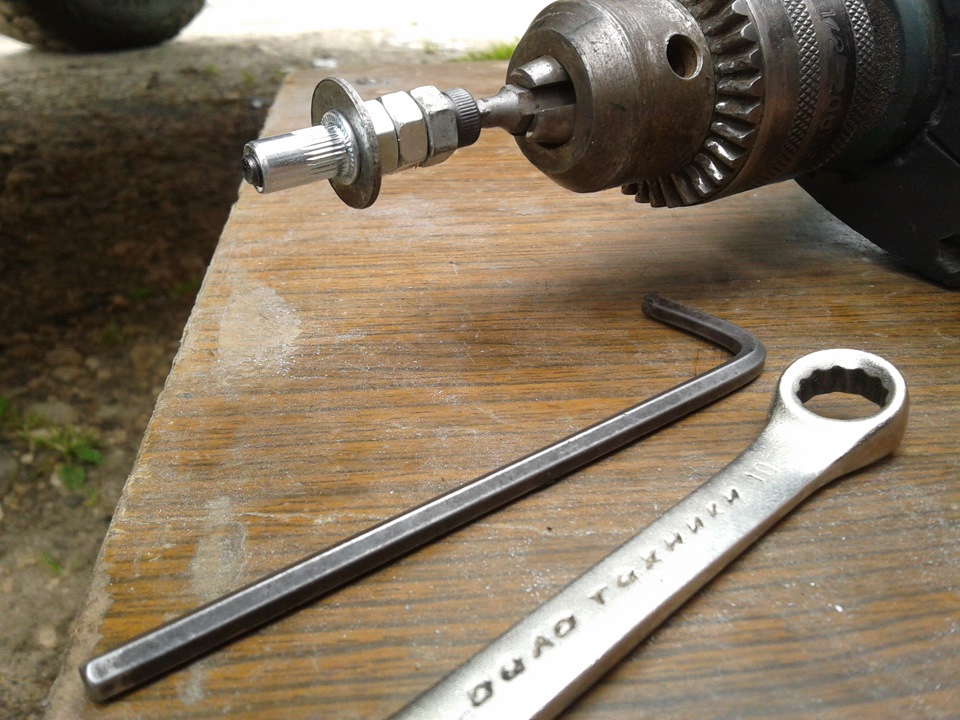

Для работы потребуются инструменты и оборудование:

  • Сварочный аппарат и электроды;
  • Болгарка с отрезным кругом;
  • Линейка, рулетка;
  • Напильник для зачистки острых краёв, удаления заусенцев;
  • Электродрель с набором свёрл (в частности, понадобятся свёрла диаметром 13 мм), зенковка на 20 мм;
  • Краска (оптимально — чёрная) для покрытия изделия и защиты его от ржавчины.

В процессе работы могут понадобиться и другие инструменты, поэтому не следует считать приведённый список абсолютно исчерпывающим. Все зависит от технической оснащённости и возможностей мастера.

Процесс изготовления фаркопа своими руками

Изготовление фаркопа своими руками

Схематическое изображение фаркопа для изготовления своими руками

Необходимо выполнить следующие действия:

  1. Демонтировать бампер автомобиля.
  2. Отогнуть в сторону обшивку с порога и внутренней части багажника, обнажив металл кузова.
  3. Отрезать проушины, приварить их к торцовым частям трубы.
  4. Просверлить монтажные отверстия в проушинах, по ним наметить и просверлить соответствующие отверстия в кузове автомобиля.
  5. В центре трубы приварить отрезок уголка с присоединительными отверстиями для сцепного крюка. Как вариант, приваривается отрезок трубки, в которую вставляется хвостовик сцепного крюка.
  6. Готовое устройство обрабатывается напильником, наждачной бумагой или шлифовальным кругом, установленным на болгарку.
  7. Затем фаркоп следует покрасить для защиты металла от коррозии.

После высыхания защитного покрытия фаркоп при помощи болтовых соединений устанавливается на заднюю нижнюю часть автомобиля.

Как подключить фаркоп

Подключение фаркопа

Монтаж электроники — заключительный этап установки фаркопа

Для подключения световой сигнализации фаркопа потребуется специальный коннектор. Для отечественных моделей потребуется семь контактов:

  • Задний противотуманный фонарь;
  • Заземление;
  • Правый поворотный сигнал;
  • Левый поворотный сигнал;
  • Стоп-сигнал;
  • Номер, левый габарит;
  • Номер, правый габарит.

Необходимо учитывать, что бортовой компьютер обычно воспринимает появление нового элемента в системе как постороннее вмешательство и блокирует его. Для того чтобы корректно подключить фаркоп, потребуется блок согласования. Это устройство обеспечивает возможность работы осветительных приборов прицепа без отключения. Дело в том, что дополнительный расход энергии на питание поворотных огней, стоп-сигналов и прочих элементов вызывает некоторое падение напряжения, воспринимаемое бортовым компьютером как неисправность. Вследствие этого все дополнительные устройства блокируются. Данный блок позволяет корректно установить дополнительные элементы в систему, отключая защиту от перегруза, и обеспечивает тем самым стабильную работу сигнализации прицепа. Кроме того, смарт-коннект (другое название устройства) переключает противотуманные фары автомобиля на прицеп, отключает парктроники.

Изготовление блока согласования для фаркопа самостоятельно вполне возможно, но без должной подготовки и обладания навыками монтажа электроники добиться качественного результата не получится, поэтому оптимальным вариантом станет приобретение готового прибора.

Особенности эксплуатации и ухода

Перед каждым выездом необходимо проверять устройство на механическую целостность и на работоспособность электрических цепей. Особенно важна проверка на прочность конструкции, если фаркоп самодельный, и качество сварки не прошло заводскую проверку. Можно простучать места соединения молотком и на слух определить качество соединения. Следует учесть специфику использования устройства. Изменяющиеся нагрузки постоянно испытывают конструкцию на прочность, поэтому наблюдение должно быть постоянным.

Необходимо также иметь в виду, что за езду на автомобиле с фаркопом без присоединённого прицепа можно получить предупреждение или штраф от сотрудников ГИБДД. Поэтому надо вовремя отсоединять ТСУ, если не предполагается использовать его по назначению.

Изготовление фаркопа не представляет особых сложностей, но наличие навыков, умения обращаться со сварочным аппаратом и слесарными инструментами должно быть обязательно. При наличии опыта ТСУ изготавливается за один день и представляет собой не менее качественный и функциональный узел, чем приобретённый в магазине. Основная задача мастера — обеспечить точное совпадение присоединительных отверстий. Расходы на изготовление самодельного фаркопа значительно меньше, чем на приобретение готового, поэтому для желающих сэкономить это самый подходящий вариант.
