ГАЗ-31105 – заднеприводный, его задний мост является ведущим.

Вернуться к оглавлению

Содержание

Подробная схема конструкции

Он состоит из балки, внутри которой расположены все основные узлы.

 задний мост

Так выглядит задний мост от ГАЗ 31105

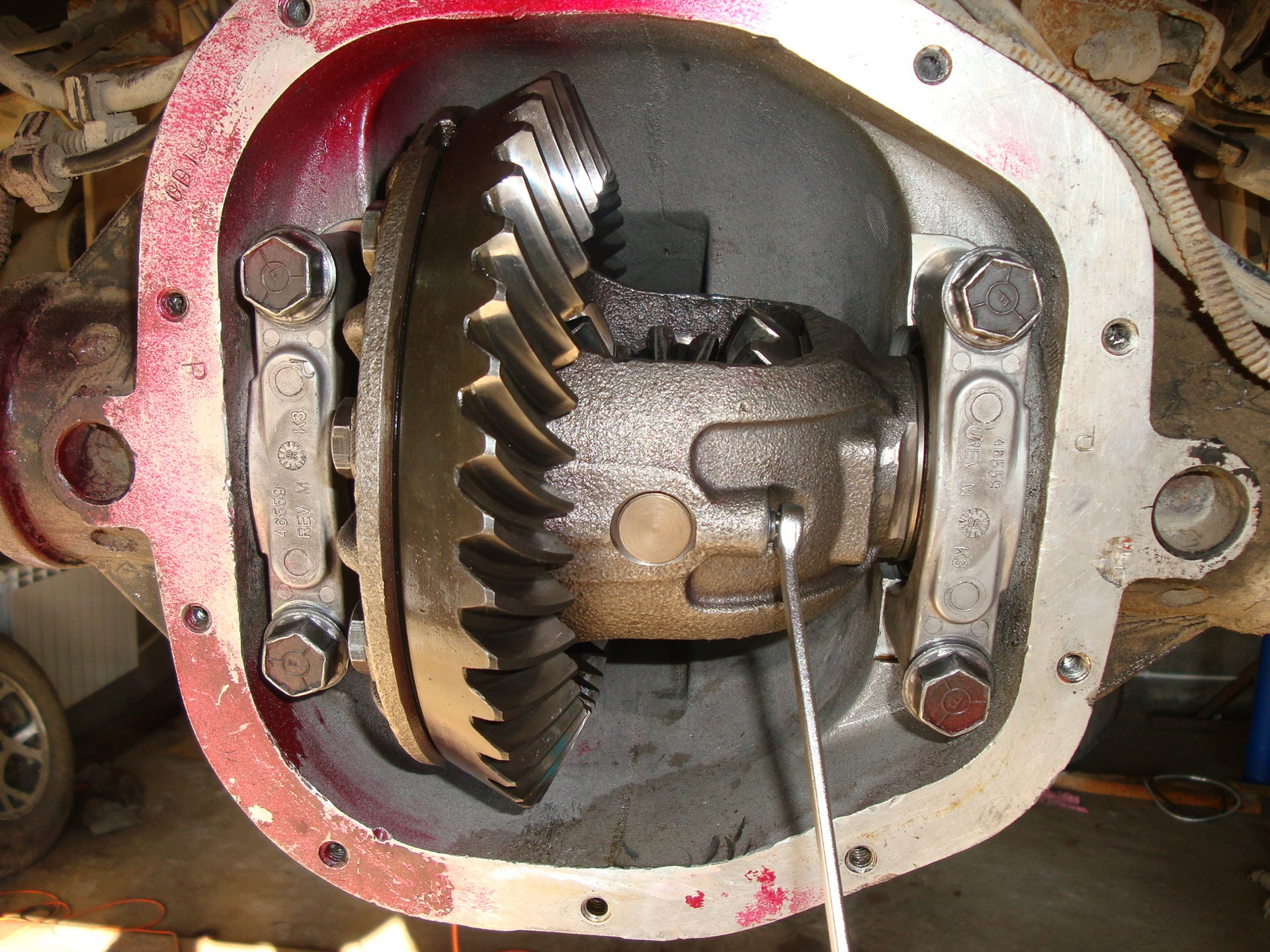

В её центральной передней части расположен картер, внутри него находятся две полуоси и редуктор с ведущим дифференциалом. Ремонт редуктора и регулировка правильного дифференциала выполняется через специальный люк, расположенный в задней части картера. Сбоку от картера крепятся защитные кожухи полуосей, они передают крутящий момент колёсам. На краях труб имеются приваренные фланцы с углублениями для подшипника и гнёзда для кронштейна соединения тормозного щита. Механизм такого образца называется «банджо».

Ось ведущей шестерни моста располагается на 4,2 см ниже ведомой, передаточное число основной передачи – 4,556, такая передача называется гипоидной. В коробке сателлитов установлены 2 оси, 4 сателлита и 2 конусные шестерни. Корпус изготовлен из двух половинок, стянутых между собой болтами.

 чертеж заднего моста

Чертеж устройства заднего моста волги 31105


Регулировка ведомой шестерни и преднатяжение подшипников ГАЗ «Крайслер» выполняется с затягиванием или ослаблением специальных гаек. Сама шестерня соединена с коробкой сателлитов болтами. Ведущая шестерня расположена рядом с распределительным валом на подшипниках.

Правильное положение выставляется регулировочным кольцом, расположенным рядом с ней и подшипником. Преднатяжение подшипника выполняется распорным кольцом.

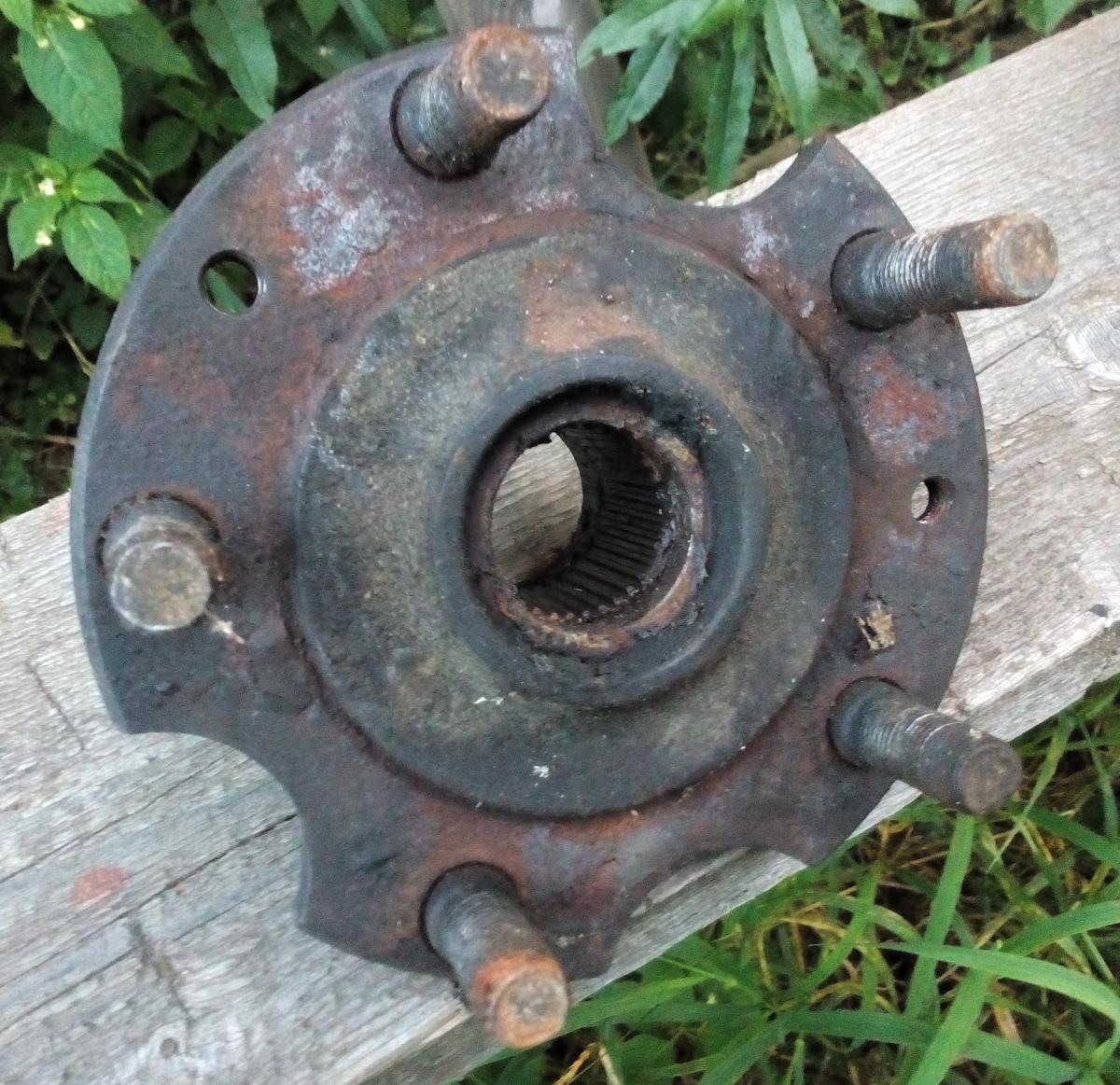

Наконечники полуосей заведены в шлицевые отверстия шестерёнок. На передней стороне которых установлены фланцы, соединённые со ступицей десятью шпильками. Ступица расположена прямо на корпусе полуоси заднего моста. На неё вывешивается и затягивается колесо.

Читайте также

Технические характеристики автомобилей Волга ГАЗ-31105

Вернуться к оглавлению Возможные неисправности Проблема – во время движения раздаётся металлический шум

Причины:

  1. Подшипник ведущей шестерни неисправен или попросту развалился. Лечится это покупкой и установкой нового. подшипник ведущей шестерни
  2. Кольца подшипников ослабли в своей нише. Требуется ремонт или замена изношенных элементов.
  3. Стирание зубьев шестерёнки основной передачи – замена шестерёнки.
  4. Боковое расстояние между зубцами основной передачи нарушено – ремонт с восстановлением прежнего расстояния.
  5. На подшипнике ведущей шестерни сбито преднатяжение. Восстановить прежнее преднатяжение. В случае большой выработки – поставить новый подшипник.
  6. Ведомая шестерня ослабла в своём замке – подтянуть гайки крепления ведомой шестерни Волги 31105.
  7. Нарушена целостность зубьев шестерёнок основной передачи. Происходит из-за сбившегося зазора или некачественной смазки механизма. В этом случае требуется замена обеих шестерёнок основной передачи.
Из тормозного барабана раздаётся металлический стук
  1. Неисправность подшипника полуоси – требуется установка нового. тормозной барабан

    Так выглядит тормозной барабан для ГАЗ 31105

  2. Тормозной щит и полуось ослабли в креплениях – проверьте 4 болта крепления, поменяйте их на новые.
Вернуться к оглавлению Замена масла

В редукторе автомобиля ГАЗ-31105 масло желательно менять каждые 30-40 тыс. пробега. Для этого потребуется старая ёмкость объёмом не менее полутора литров, плоская отвёртка, шестигранник на 12 и гаечный ключ на 30.
Полезный совет! Перед заменой рекомендуется проехать 5-10 км. Масло моста должно нагреться – это будет способствовать его лучшему вытеканию.
Эти действия удобнее выполнять на подъёмнике или эстакаде:

  • под редуктор устанавливается ёмкость для старого масла;
  • сливное отверстие расположено в нижней задней части редуктора. Плоской отвёрткой из неё вынимается резиновая защитная пломба;
  • пробка сливного отверстия моста откручивается шестигранником на 12, она может прикипеть и забиться грязью, поэтому придётся приложить определённое усилие; сливное отверстие

    Пробка сливного отверстия заднего моста

  • отработанное масло сливается в заранее подготовленную ёмкость;
  • вывернутая пробка устанавливается на прежнее место, при этих действиях не забудьте установить медную уплотнительную прокладку;
  • гаечным ключом на 30 откручивается пробка заливного отверстия;
  • специальным большим масляным шприцем (желательно объёмом не менее 500 г), в редуктор ГАЗ-31105 наливается новое масло.

Читайте также

Запчасти на ГАЗ-31105

Полезный совет! В случае отсутствия большого масляного шприца, есть ещё один способ заливки. Можно воспользоваться шлангом, в который вставлена воронка. Масло в задний мост наливается до максимума, которым является край заливного отверстия.

  • пробка закручивается на своё место, образовавшиеся подтёки протираются тряпкой;
  • сапун откручивается от защитного корпуса левой полуоси гаечным ключом на 12;
  • промывается соляркой, продувается компрессором и прикручивается на своё место.
замена масла

Заливка масла в коробку передач Волги 31105


Полезно! Во время отворачивания заливной и сливной пробок, медную прокладку желательно сменить на новую. Это даст некоторую гарантию отсутствия подтёков масла из заднего моста в дальнейшей эксплуатации. Вернуться к оглавлению Снятие заднего моста

Ремонт газ 31105 желательно проводить вдвоём. Вес заднего моста ГАЗ-31105 составляет 86 кг, поэтому для выполнения работ по его снятию потребуется помощь напарника. Порядок действий:

  • машина загоняется на подъёмник, эстакаду;
  • карданный вал отсоединяется от фланца ведущей шестерни;
  • амортизаторы отсоединяются от моста;
  • стойка регулятора давления тормозной системы на задних колёсах откручивается;
  • Снимается стабилизатор поперечной устойчивости автомобиля; стабилизатор устойчивости 31105

    Крепление стабилизатора поперечной устойчивости

  • специальным ключом откручивается тормозной шланг.

Совет! При разъединении трубки и шланга заткните отверстие на первой колпачком или болтом подходящего размера. Это позволит избежать вытеканию тормозной жидкости из системы.

  • разъединяются тормозные тросики привода задних колёс;
  • кронштейн, стремянки рессор отворачиваются и снимаются;
  • приподнявшись чуть выше рессор, задний мост снимается с автомобиля;
  • мост после выполненного ремонта устанавливается на прежнее место в противоположном порядке выполненных работ, с помощью напарника.
Вернуться к оглавлению Снятие полуоси и замена сальника

Работы по замене изношенного сальника полуоси заднего моста выполняется на яме, подъёмнике:

  • отворачиваются и снимаются задние колёса с автомобиля ГАЗ-31105;
  • разжимаются и снимаются тормозные колодки; тормозные колодки
  • в небольшом отверстии, расположенном на фланце полуоси, головкой на 14 откручивается пластина и тормозной щит с фланцем, закреплённые четырьмя болтами;
  • тормозной щит может повиснуть на тормозной трубке, поэтому он придерживается одной рукой, второй откручиваются два винта, соединяющих щит с пластиной.

Читайте также

Панель приборов на ГАЗ-31105

Второй способ снятия полуоси

Этот вариант снятия полуоси заднего моста подходит в том случае, если отвёрткой отвернуть винты, соединяющие щит и пластину, не получилось:

снятие полуоси

Процесс снятия полуоси в Волге 31105

  • чтобы не держать щит в руках, он просовывается между крепёжными проёмами, затем втыкается в отверстие на фланце. Таким образом, руки будут свободны, что позволит продолжать ремонт машины;
  • слегка прокручивается пластина, и вставляются два болта нужного размера в отверстия крепления колеса;
  • болты закручиваются, тем самым выдавливается полуось.
Замена сальника полуоси
  • поддев сальник плоской отвёрткой, снять его с прежнего места;
  • полость, которую он закрывал, очистить от остатков отработанного масла.
сальник полуоси

Установка сальника полуоси


Внимание! Не забудьте почистить дренажный канал, расположенный на фланце полуоси моста ГАЗ-31105.
  • перед заменой посадочное место смазать трансмиссионным маслом;
  • сальник вставить наружу плоской стороной;
  • запрессовать с помощью оправы.
Вернуться к оглавлению Замена сальника редуктора

Замена сальника редуктора заднего моста в ГАЗ «Крайслер» выполняется на яме, подъёмнике:

  • отворачиваются четыре болта, и мост с карданной передачей разъединяется, для удобства можно немного провернуть кардан;
  • чтобы он не препятствовал дальнейшей работе, можно отвести его вбок и привязать проволокой к подвеске;
  • гайка, которая крепит фланец и вал ведущей шестерни, выворачивается;
  • фланец удаляется вместе с отражателем;
  • сальник поддевается и удаляется плоской отвёрткой; замена сальника
  • новый запрессовывается с использованием соответствующей оправы.

Полезный совет! Если подходящей по размеру оправы нет под рукой, воспользуйтесь отработанным сальником, снятым с автомобиля.
